换刀总撞刀？

主轴准停 4 种方案逐个拆

从机械锁死到伺服 C 轴，附对比表

天一精密｜电主轴控制指南

【编者按】 配置加工中心主轴时，很多工程师的困惑不是"怎么让主轴转起来"，而是"怎么让它准确停下来"。准停偏差超过 0.1°，轻则换刀臂卡不进，重则直接撞刀破损。

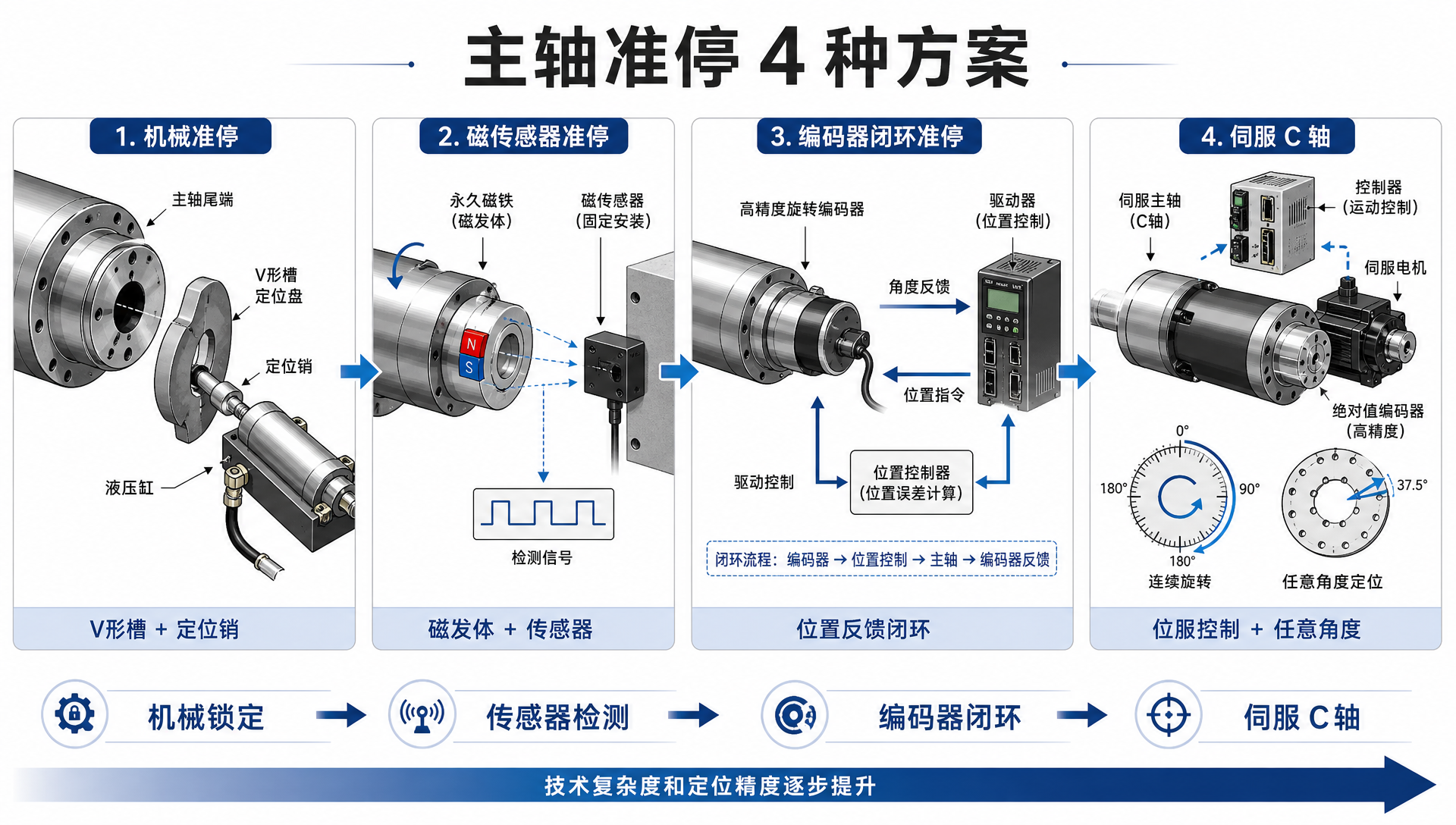

工业界共 4 种准停方案，定位精度从 ±2° 到 ±0.001°，成本相差 10 倍以上。本文逐个拆开，附 7 列横向对比表与 3 条选型判断。

主要看什么

引子：模拟主轴为什么停不准？速度环 vs 位置环

一、机械准停：最老式但最"死硬"的方案（±1°~±2°）

二、磁传感器准停：中档方案，性价比之选（±0.5°~±1°）

三、编码器闭环准停：当前主流（±0.1°~±0.01°）

四、伺服主轴 C 轴：精度最高档（±0.001° 级）

五、精度与成本的阶梯 + 4 种方案横向对比表

六、选型建议：3 条实操判断

— 1 —

引子  模拟主轴能无级调速，为什么停不准？

自动换刀（ATC）时，主轴必须精确停在指定角度，刀柄的端面键槽才能对准主轴前端的驱动键。

有人问：我的主轴是模拟主轴（0-10V 模拟量调速的普通变频器 + 异步电机），能无级调速，为什么停不准？

答案一句话：模拟主轴只有"速度环"，没有"位置环"。

模拟量信号只能告诉电机"转多快"，却不知道"主轴现在停在哪个角度"。要准停，系统必须拿到主轴的角度位置反馈。

工业界共 4 种准停方案，定位精度从 ±2° 到 ±0.001°，成本相差 10 倍以上——下面逐个拆。

在进入方案细节前，先看一个容易被忽视的偏差阈值：

准停偏差的后果阈值

> 0.1°

轻则换刀臂卡不进、刀柄卡死；重则直接撞刀破损

想了解配套的主轴本体选型，可先看天一高速主轴电机的编码器接口与驱动配置说明。

— 2 —

一  机械准停：最老式但最"死硬"的方案

早期数控机床的经典设计，核心逻辑：用物理结构强行定位。

主轴后端装一个带 V 型槽的定位盘，准停指令来了，主轴减速停转，液压缸推动定位销插进 V 型槽，机械挤压锁死。

■  定位精度：±1°~±2°（完全取决于 V 型槽和定位销的加工公差，出厂就定死，软件改不了）

■  响应速度：慢，准停全程 3-5 秒。

? 优点

成本极低，不需要编码器；可靠性极高——断电也能保持定位；结构简单，普通维修就能维护。

? 缺点

只能停一个固定角度，编程改不了；定位销和 V 型槽长期碰撞，精度逐渐下降；动作慢，跟不上高节拍产线。

和电机的关系：对电机变频器毫无要求——普通异步电机 + 模拟主轴变频器就能用，因为准停靠的是外部"铁疙瘩"。

用铁疙瘩解决软件问题，够用但粗暴，新设计已很少采用。

— 3 —

二  磁传感器准停：中档方案，性价比之选

为了摆脱机械磨损，引入无接触的磁传感器做电气定位。

原理：主轴后端随轴装一个带永磁体的发信凸轮，外侧固定接近开关。准停指令来了，变频器驱动主轴减速到极低爬行转速；接近开关感应到磁铁靠近，立刻触发信号，变频器执行 DC 直流制动，把主轴停住。

■  定位精度：±0.5°~±1°

■  响应速度：中等，全程 2-3 秒。

? 优点

无机械磨损，成本适中；手动旋转发信凸轮就能微调准停角度——比机械准停柔性。

? 缺点

精度受限于接近开关分辨率和凸轮加工公差；低速逼近仍有惯性超调，重复定位一致性一般。

和模拟主轴的关系：模拟主轴变频器自带"准停端子 + DC 制动"功能就能配合，但精度只能停在 ±1° 左右。

够用但不精准的折中方案，适合预算有限、精度要求 ±1° 的场景。

— 4 —

三  编码器闭环准停：当前主流，精度和成本的平衡点



矢量控制成熟后，编码器建立位置闭环成了现代加工中心最主流的准停方式。

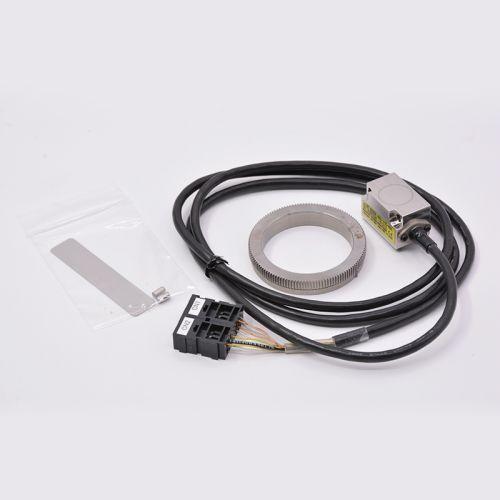

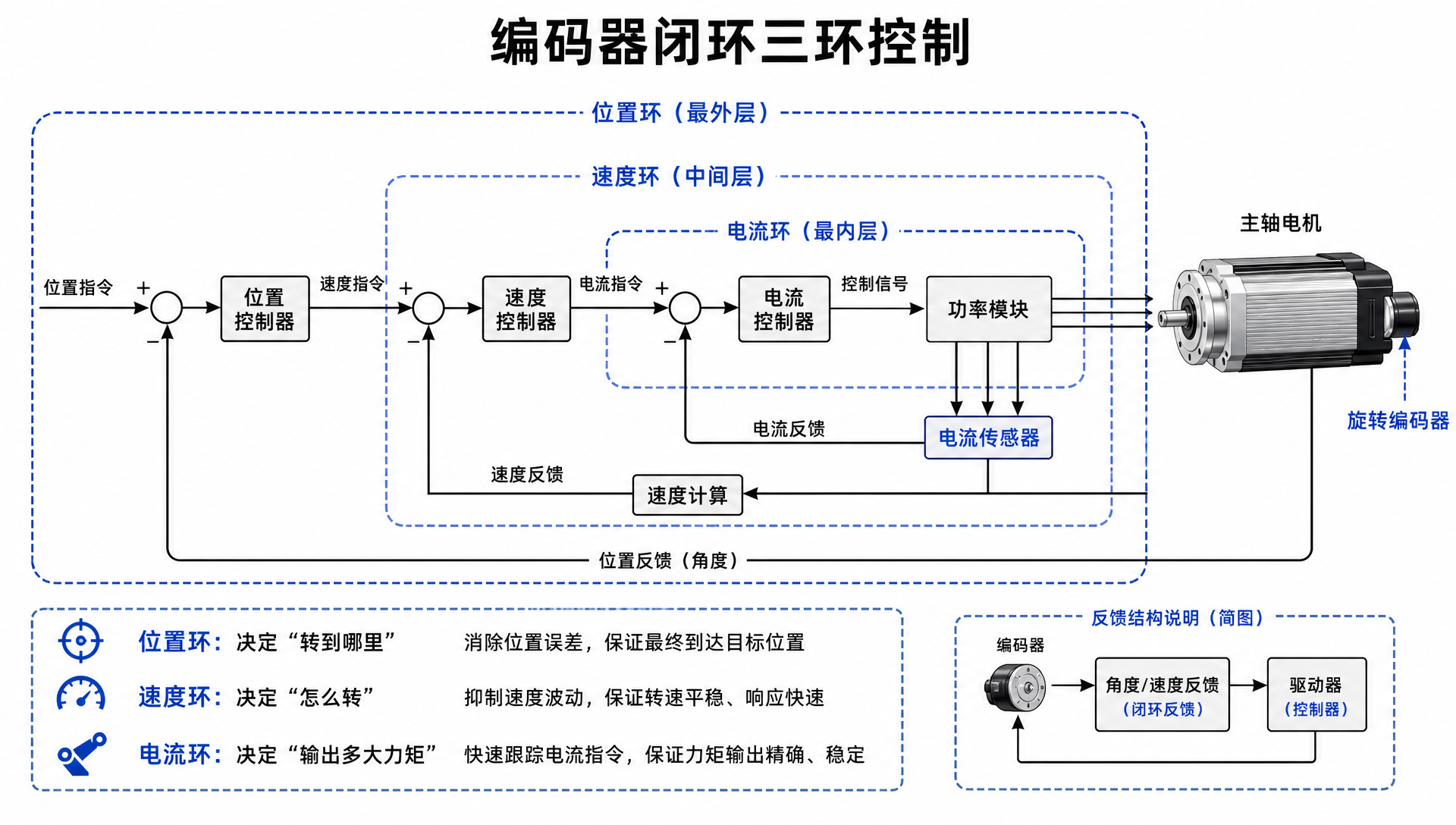

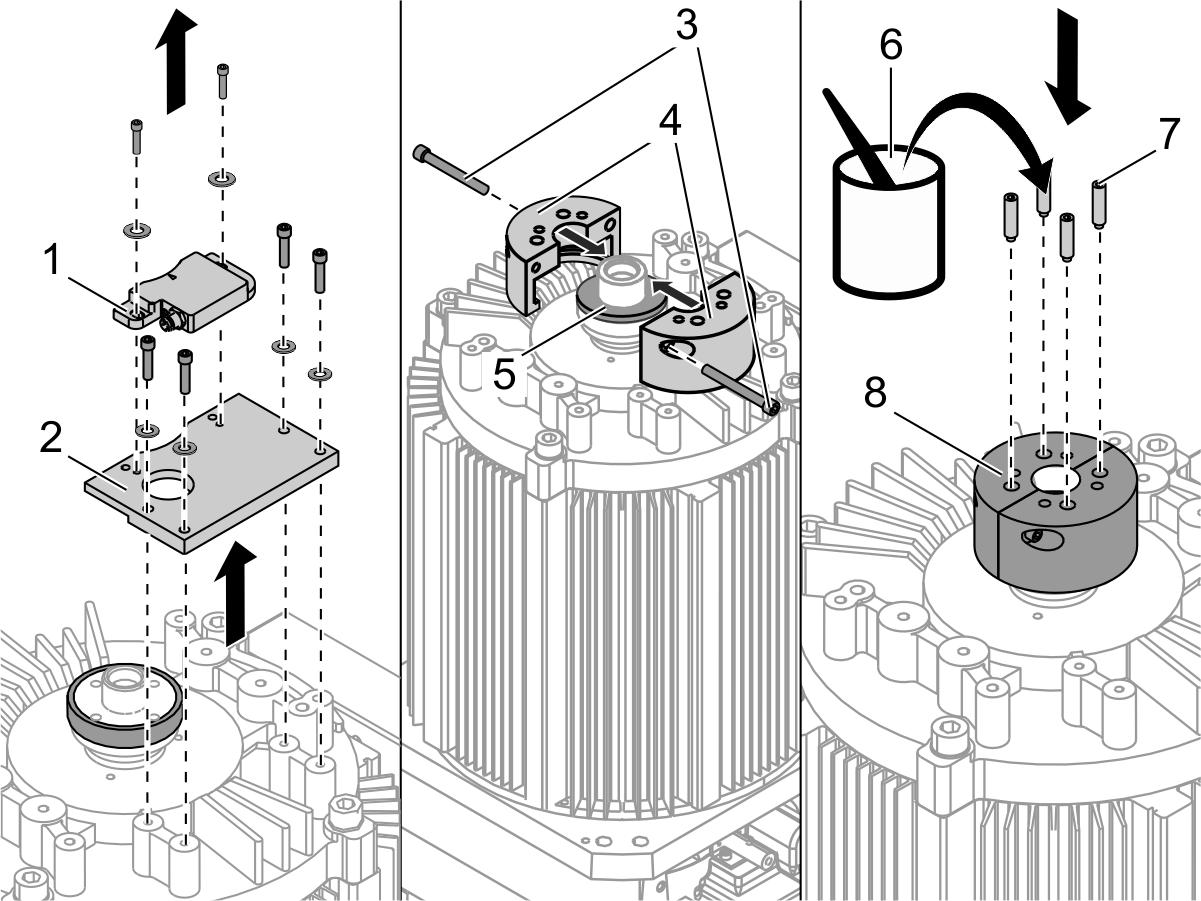

原理：主轴后端同轴装增量式或绝对式编码器，角度脉冲实时反馈给驱动器。主轴驱动器用有 PG 矢量控制，建立"电流环 → 速度环 → 位置环"三环控制。准停指令来了，主轴快速减速，以位置闭环模式精准逼近并锁定目标角度。

■  定位精度：±0.1°~±0.01°（取决于编码器脉冲数和控制算法）

■  响应速度：快，含减速段 1-2 秒。

? 优点

可编程实现任意角度准停——换不同刀具或多角度换刀，在 CNC 里改参数就行；精度高且长期稳定，不受机械磨损影响；能支持刚性攻丝（主轴旋转与 Z 轴进给微秒级同步）。

? 缺点

需要驱动器支持位置闭环和 PG 卡扩展；编码器有防油、防震的选型要求。

天一的电主轴普遍标配高分辨率编码器接口，原生支持位置闭环准停和刚性攻丝——这正是矢量控制在准停场景的典型落地。详见天一高速主轴电机产品页。

当前新设计的首选——精度够用、成本可控、柔性化程度高。

— 5 —

四  伺服主轴 C 轴：精度最高档，多功能场景的唯一解

车铣复合和高端五轴机床里，主轴不仅要高速旋转，还要像回转工作台一样精准分度。

原理：主轴由伺服电机驱动（或用内置伺服电机的伺服电主轴），装 23-24 位单圈绝对值编码器，伺服驱动器跑高响应三闭环控制。主轴不仅能调速准停，还能随时切换为 C 轴分度模式。

■  定位精度：±0.001° 级别（1 脉冲级）

■  响应速度：极快，全程小于 1 秒。

? 优点

精度大幅领先前三种；任意角度准停之外，还能 C 轴连续分度与圆弧插补加工；零速输出 100% 额定锁定转矩（保持定位不漂移）。

? 缺点

综合成本高——伺服驱动器 + 伺服电机/伺服电主轴 + 超高精度编码器。

伺服主轴不是"为了准停多花钱"，而是高端场景需要 C 轴分度 + 定向准停 + 刚性攻丝三合一——准停只是顺带解决的副产品。

需要伺服级准停的机床，通常配套高速水冷主轴或ER 主轴产品，可前往官网查看规格参数。

— 6 —

五  4 种方案横向对比：精度与成本的阶梯

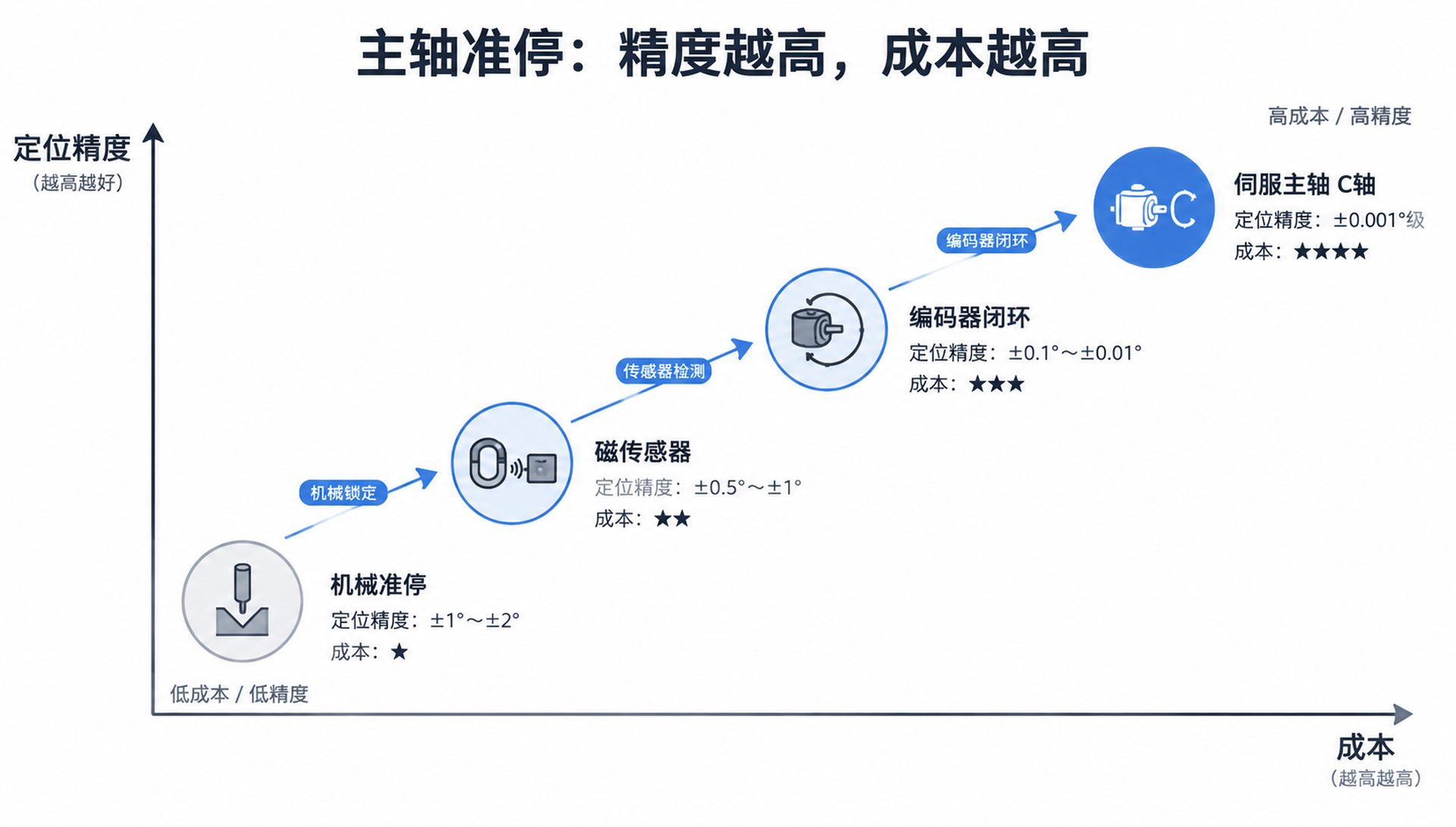

先看精度阶梯——4 种方案的定位能力差了两个数量级：

机械准停 · 成本 ★

±1° ~ ±2°

V 型槽 + 定位销物理锁死

磁传感器 · 成本 ★★

±0.5° ~ ±1°

接近开关 + DC 直流制动

编码器闭环 · 成本 ★★★

±0.1° ~ ±0.01°

位置环 + 有 PG 矢量控制

伺服主轴 C 轴 · 成本 ★★★★

±0.001° 级

伺服驱动 + 23-24 位绝对值编码器

精度每提升一个数量级，成本大约翻一倍——选型的核心是搞清楚你的场景到底需要多少精度。

再看 7 个维度的横向对比：

↑ 建议把这张表另存到选型资料夹，新机配置或老机改造时直接对照。

— 7 —

六  选型建议：3 条实操判断

① 只需要自动换刀（ATC），±1° 够用

→ 磁传感准停。标准主轴电机 + 支持准停的变频器 + 接近开关就搞定，老设备自动化改造性价比最高。

② 新设计加工中心，追求高节拍 + 多刀具自动换刀

→ 编码器闭环准停。有 PG 矢量变频器 + 2500 PPR 增量式编码器，定位精度可达 ±0.05°，可覆盖 95% 以上的通用加工中心场景。配套主轴可选 天一高速主轴电机或风冷高速电机。

③ 车铣复合/五轴，需要 C 轴分度 + 刚性攻丝

→ 必须上伺服主轴。这不是精度够不够的问题，是功能上必须有位置闭环和分度插补能力。可选 高速水冷主轴方案，详见官网规格表。

— 8 —

总结  最后说两句

4 种准停方案不是替代关系，而是精度和成本的阶梯递进——从"用铁疙瘩锁死"到"用位置环精确控制"，本质是机械思维向电气思维的演进。

你那台加工中心用的哪种准停方案？

有没有遇到过换刀定位不准、准停超时或者刚性攻丝乱扣？

欢迎拨打 0769-82786588 咨询，或联系天一精密在线客服选型顾问，典型工况问题我们会单独展开讲。
