直驱机床的精度与验收要点

从传动方式、误差补偿到热变形和整机测试

选直驱机床时，除了确认驱动配置，还要检查定位、热位移和试切结果。

直线电机、力矩电机和电主轴通过减少中间机械传动，降低相关间隙、磨损和传动误差的影响。整机精度还取决于支承与装配、位置反馈、伺服控制和热变形。是否适合加工任务，需要结合负载、节拍及测试结果判断。文中涉及的产品可在天一精密官网查阅，选型时应核对具体型号及测试条件。

■›  01 确认直驱用在哪根轴

■›  02 检查机械误差与控制调试

■›  03 按装机条件验证热变形

■›  04 根据加工需求确定验收项目

 01  确认直驱用在哪根轴

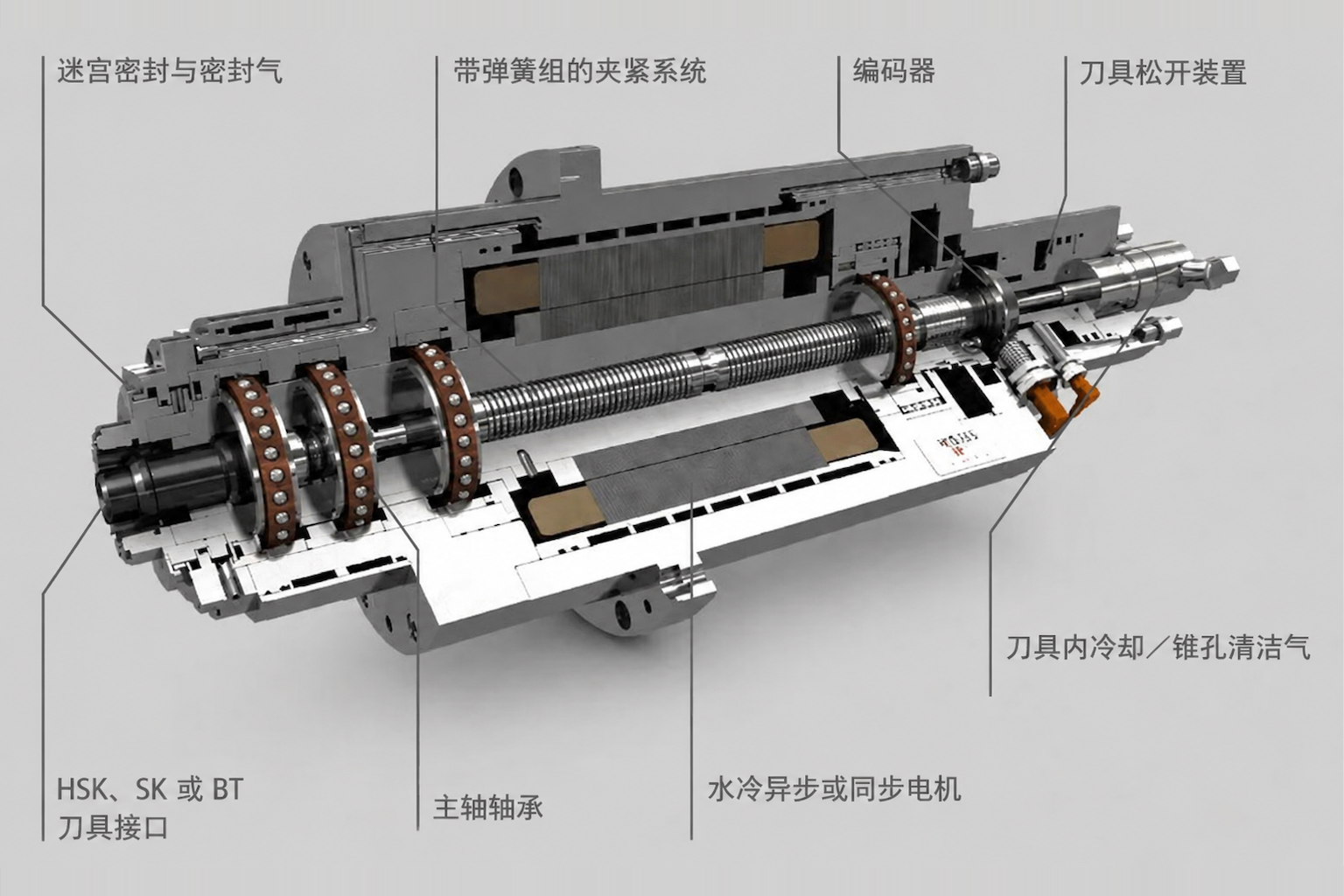

直线电机直接推动滑台，力矩电机直接驱动回转轴，电主轴则将电机集成到主轴内部。三者应用位置不同，共同点是减少中间机械传动。

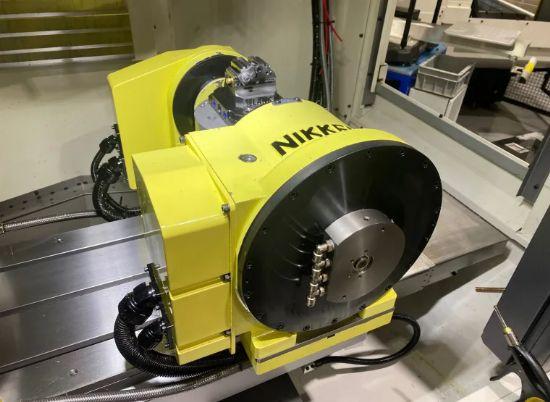

看到“全直驱”或“直驱转台”，应先确认采用直驱的轴及其结构。转台分度、连续回转和主轴切削，对加速度、持续推力或转矩的要求各有侧重。

进给轴、回转轴和主轴的检查项目不同

直线电机用于进给轴，可减少丝杠等中间传动，重点检查定位、换向和低速运行表现。

高速主轴电机、风冷高速电机等产品名称不能单独说明是否直驱，还需确认电机与主轴的连接方式和具体结构。

表1.1 三类直驱应用对照

比较不同驱动方案时，应先统一应用对象和工况。进给定位、转台分度和主轴回转，不能用同一个精度数值概括。

 02  检查机械误差与控制调试

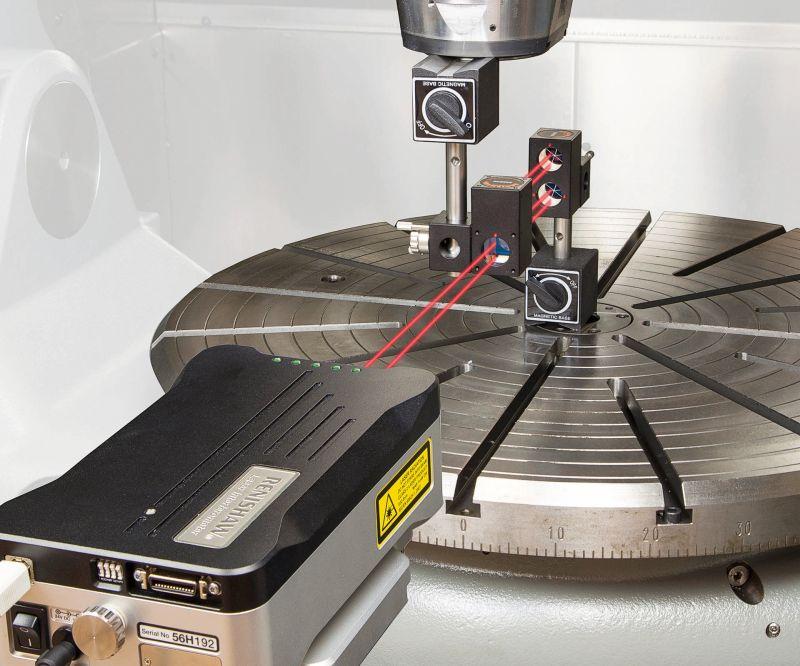

丝杠螺距误差、齿轮或蜗轮蜗杆的传动误差，以及传动链中的间隙和弹性变形，都可能影响运动精度。测量反馈和补偿可以减轻部分影响，效果取决于误差是否可重复、测量位置和工作条件。

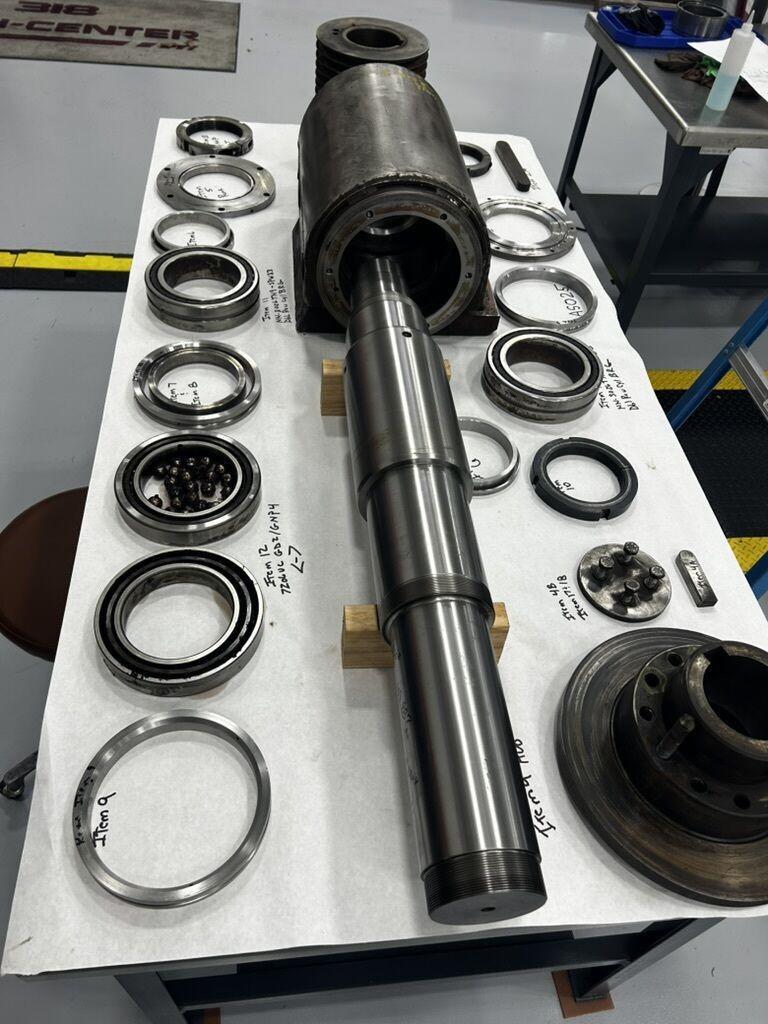

取消一个传动环节，会减少该环节引入的误差；其余误差仍需分别处理。位置反馈的准确度、安装状态和信号质量会影响定位与低速运动，机械支承和装配也需要检查。对于高速主轴电机等高速旋转部件，还应关注转子平衡与振动。

先查明误差来源，再决定处理方法

机械检查：发现装配偏心、轴承预紧或支承刚度异常，应先查明并处理机械原因。

控制调整：对适合补偿的可重复偏差，完成标定与参数调试，再检验改善效果。

编码器分辨率与测量准确度是不同指标，前者不能直接代表整机加工精度。直驱轴仍需匹配负载惯量、机械刚度和反馈信号。对齿槽转矩或推力波动等问题，可按驱动系统的适用条件进行识别、调试和补偿。

完成电主轴的部件检测后，还要在装机状态下验证。查阅官网资料时，应核对型号、配置和检测条件，避免直接比较不同条件下的结果。

 03  按装机条件验证热变形

电机与工作台、主轴或支承结构集成后，需要同时考虑发热与散热。对于电主轴等内置结构，电机损耗产生的热量会在部件内部或附近传递，具体影响取决于结构、负载、运行节拍和冷却条件。

整机热误差补偿需要有效的测量和模型，并验证不同工况下的效果。外壳温度和温升曲线是过程信息，还应结合位移与加工结果判断。检查水冷主轴时，还要核对冷却回路、流量及温度控制要求。

部件试验与整机试验各有范围

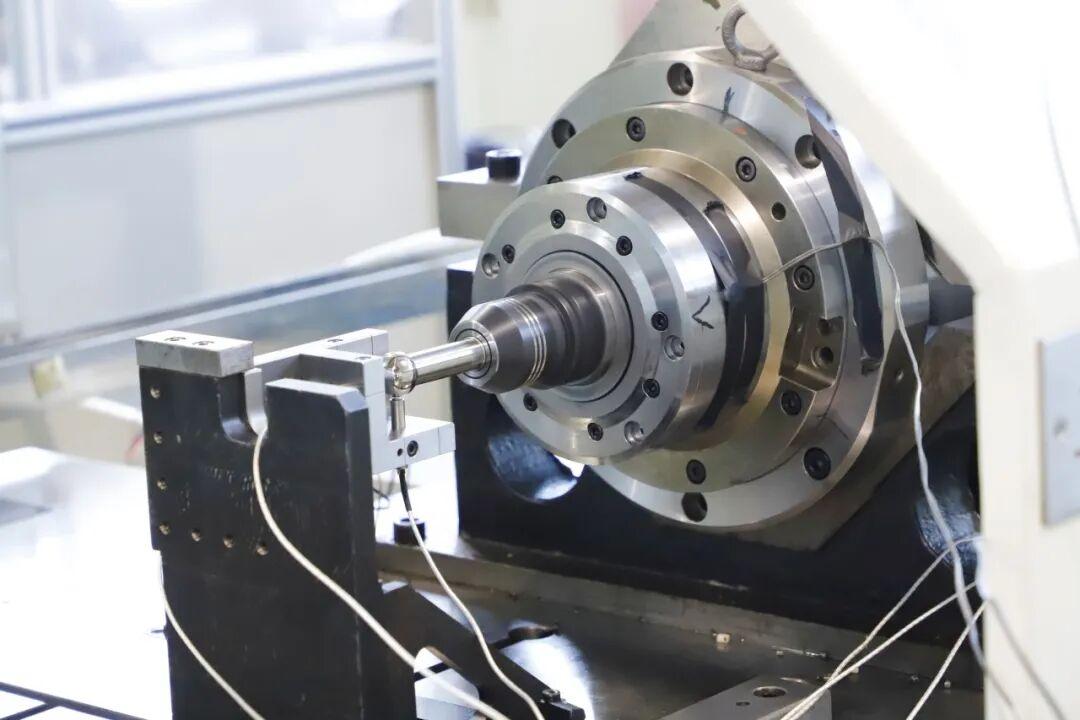

部件试验：验证主轴在规定支承、冷却和运行条件下是否满足相应指标。

整机试验：按实际安装和运行条件，检查装机后的位移、振动或加工表现。

连续运行试验应接近生产节拍，同时记录温度、相对位移和加工结果，并注明补偿状态。查阅产品说明时，还应核对供液、环境和负载要求，再与供应商约定试验条件。

 04  根据加工需求确定验收项目

驱动方式、支承方式和控制系统需要分别确认。电主轴、直驱转台、数控系统和CAM由同一家企业提供，可能方便接口匹配和联合调试。无论采用哪家的方案，都应核对整机的反馈、标定和补偿方法，以及测试结果。

气浮是一种支承方式，可以与直驱组合使用。选择气浮时，应核对承载、刚度、供气压力和空气洁净度等要求；采用滚动轴承还是气浮支承，要结合具体工况判断。气源的过滤、干燥及压力稳定性，也应按所选部件的要求确认。

表4.1 验收项目与测试条件

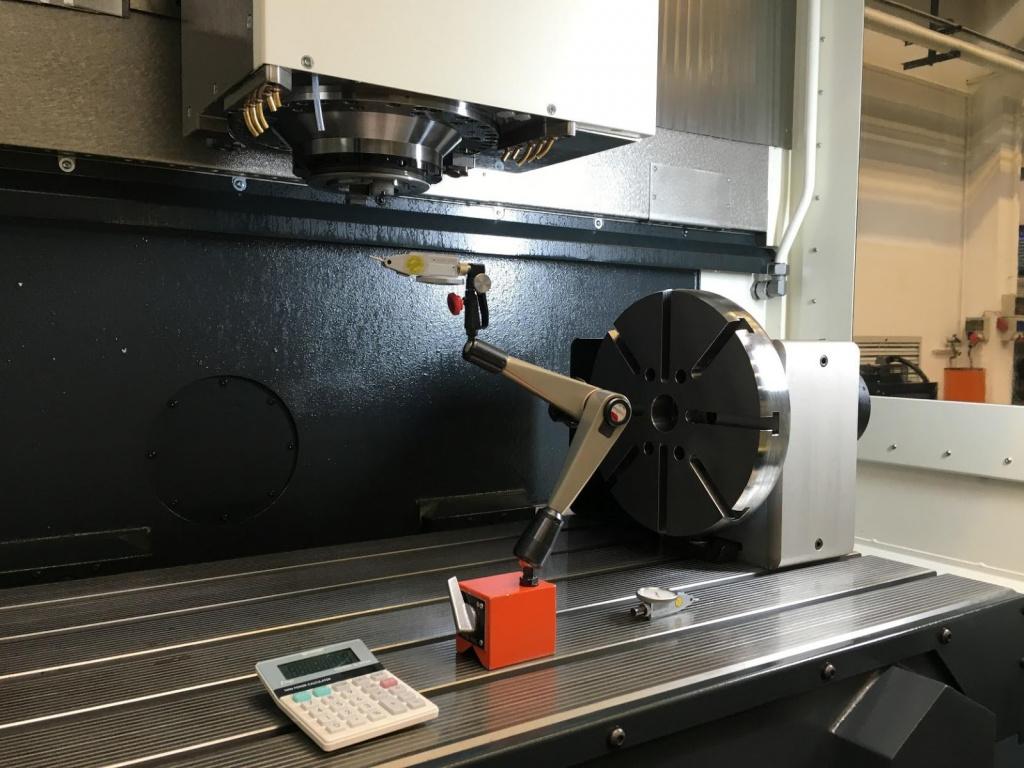

表中的项目应按机型选择，不能将主轴跳动、转台分度精度和工件尺寸误差混为一项。报告应写明测量方法与判定标准，各项允许偏差由双方结合加工要求约定。

提供代表性工件、关键公差、夹具负载和加工节拍后，再确定试切方案。涉及高速主轴电机的设备，还需明确工作转速、刀具和切削条件，综合评估主轴、进给及控制系统的表现。

保留设备配置、补偿状态和测试条件，后续复检时才有可比的依据。电主轴与转台无论自制还是外购，都应明确装机验证、异常处理和记录追溯的责任。

直驱减少了部分传动环节，实际加工能力还需要由整机测试确认。
选型和验收应围绕具体工件、工况及质量要求展开。
