高速电机和电主轴，他们有什么差别？

——外置皮带传动与电机内嵌直驱，两种结构的选型分界

编者按：常有客户问：电主轴和那种高速电机，是不是一回事？名字里都有"电机"，都能转、都能带刀干活，但从动力链看，它们是两套完全不同的结构——一套把动力"递"进来，一套让电机自己就是主轴。本文拆开这两条动力链，讲清精度差异产生在哪个环节，并给出一张六项对照表和三条自问，帮助按工况而不是按报价做选择。选型前也可先浏览高速主轴电机产品页，直观感受两类结构的差别。

主要内容

01  一个被反复问到的问题

02  两条动力链，走的路不一样

03  精度差在哪：中间环节才是变量

04  一张对照表：六处差异

05  怎么选：先看你的活对什么敏感

01  一个被反复问到的问题

先说一个常被问到的情况。

"你们这个电主轴，跟那种高速电机，是不是一回事？"

还真不是一回事。

都能转、都能干活，但两者从根上是两种结构：一台把电机放在主轴之外，动力"递"进来；一台把电机装进主轴里面，电机本身就是主轴。

口径说明：本文所说的"高速电机"，指独立于主轴之外、经皮带或同步带把动力传给主轴的那台电机，也就是行业里常说的皮带主轴、机械主轴这类分体结构。

02  两条动力链，走的路不一样

判断两套方案，先看动力是怎么走到刀尖的。

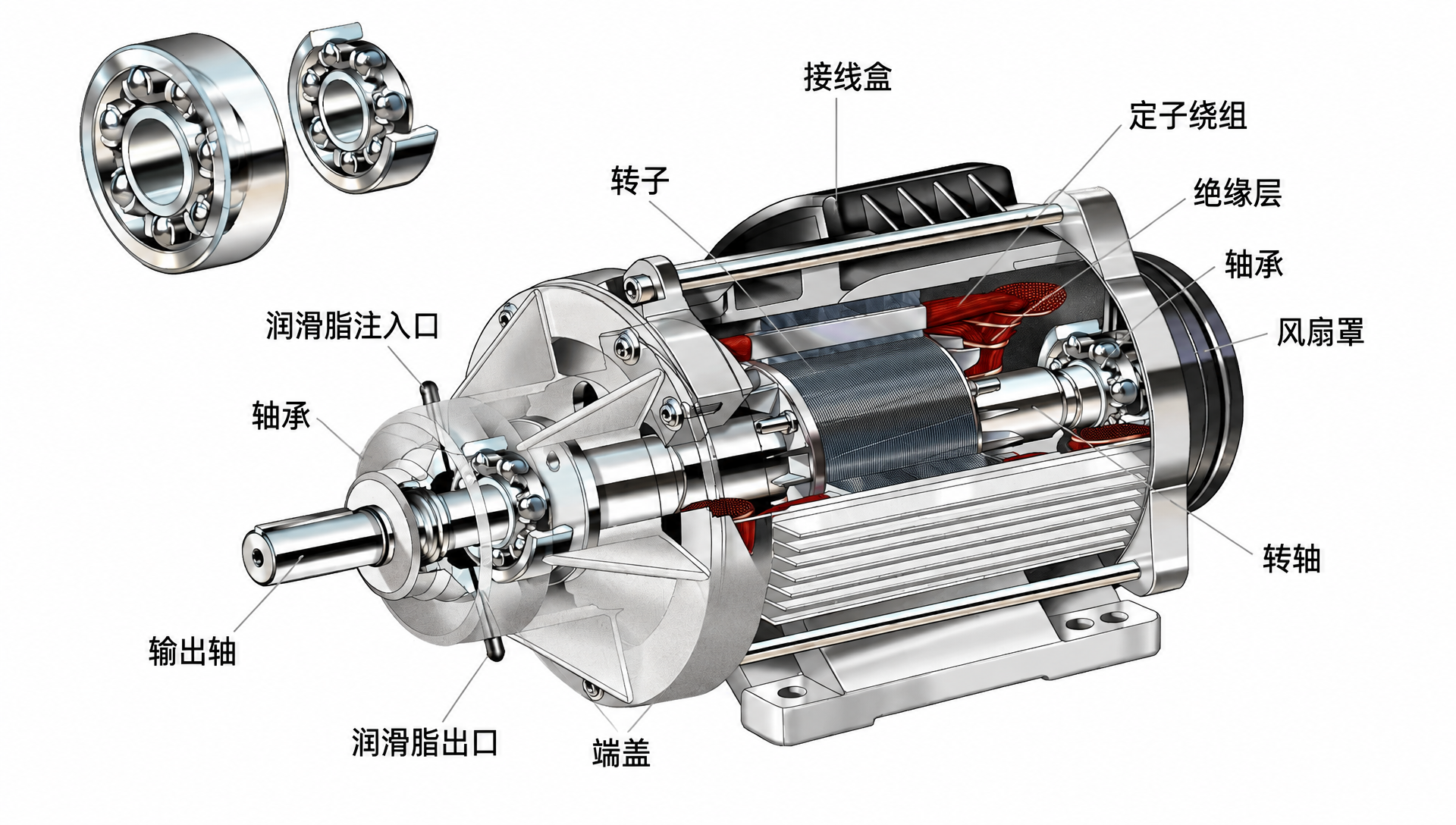

A 方案的好处很实在：结构简单、投入低，皮带坏了换一根就行，维护直观、上手门槛不高。

代价也恰恰藏在这条多出来的传动环节上。

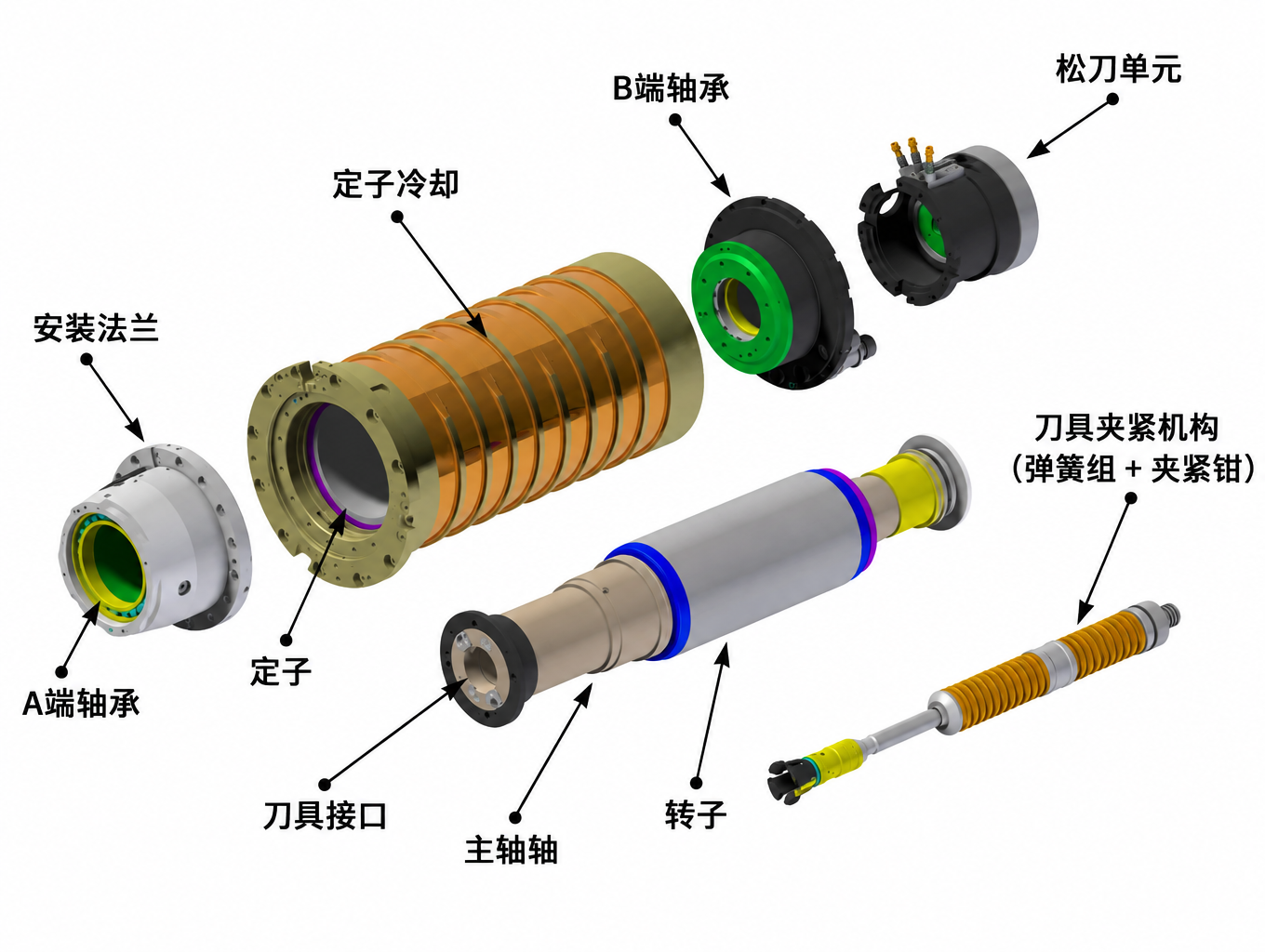

B 方案则把这条链整个砍掉：从电磁力到刀尖的旋转，没有皮带、没有联轴器，没有任何"二传手"。电机的旋转就是刀具的旋转，电机稳就是刀稳。

03  精度差在哪：中间环节才是变量

柔性传动件的性格，天然和"精密"不太合。三处损失值得分开看：

其一 · 弹性形变 皮带靠张紧力绷着，属柔性体。传力时会拉伸、回弹，电机这一端转得再稳，经过这一"软"，到刀头那端就成了"大概稳"。

其二 · 高频共振 转速升高之后，皮带自身的振动、带轮的跳动一并叠加进来，高速区尤其明显。

其三 · 两轴不同步 电机轴与主轴是两根轴，微米级的不同步在高速下会被放大，最终表现为跳动变大。

三处叠加的结果就一句：跳动变大，精度变差。电机标称再漂亮，动力这么转一手，到刀尖上已经打了折扣。

这不是谁的皮带做得不好——只要动力是隔着柔性件传的，这段损耗就天然存在。换更好的皮带只能缓解，消除不了。这是结构决定的。

反过来，内嵌直驱方案能做到分体结构不容易够到的跳动水平，靠的不是"调得好"，而是它根本没有那个会流失精度的环节。

长时连续运行还要考虑热稳定，这一块水冷主轴通常投入更多，也是为了把精度保持住而不是只做到。

04  一张对照表：六处差异

把两套结构并排放在一起看，差别就清楚了：

表 4.1 两种结构的六处差异对照

注：表中为结构特性层面的通用表述，具体参数以各型号实测为准。

05  怎么选：先看你的活对什么敏感

公平地说，外置电机方案不是不好，是"活"不同。在它适合的场景里，它反而是更合理的选择。

活只求转速、不求精度

打磨抛光、木工开料、轻载粗加工这类工况，结构简单、皮实、投入低，硬上直驱方案反而是浪费。 这类场景可优先考虑风冷高速电机之类的轻载方案。

活对工件本身有要求

模具精密雕铣、高光镜面、高精度钻孔、铝合金精细切削——这些活直接选直驱方案，不用犹豫。 可按接口与工况选择ER 主轴、水冷主轴等机型。

转速是转速，精度是精度。
只求快，和要又快又准，是两笔账。

下单之前，建议把下面三个问题先回答一遍：

一问：工件允许多大跳动？外观件、密封面、配合孔这些活对跳动敏感，传动环节的那点晃动会直接写在工件上。

二问：转速区间在哪一档？长时间跑高速，柔性传动的共振区躲不开。

三问：总账怎么算？一种方案省的是买价，另一种省的是废品与返工——两笔账放在一起算才公平。

回到开头那个问题：结构上不是一回事，精度上更不是。

但选哪一个，答案不在电机身上，在你自己要干的活身上。

选主轴，别先问哪个转得快，
先问你的活要不要"又快又准"。

如果您正在判断该选ER 主轴、水冷主轴还是高速主轴电机，把工件材质、公差要求与转速区间告诉我们，欢迎致电 0769-82786588，我们协助做一次工况匹配。
