冷水机配足了，轴承区还是发烫？

问题多半在润滑 · 3 种方式横向对比

编者按：后台留言里有个问题反复出现——车间冷水机制冷量按 1.5 倍配足了，水路也是通的，可主轴前端轴承区域还是明显偏热，连续加工几小时尺寸依然漂移。答案往往在一个被忽略的物理环节：轴承的润滑方式。本文把 脂润滑、油雾润滑、油气润滑 三种主流方式逐一拆开对比，并讲透油气润滑为什么能把温升降下来。

目录

01 脂润滑：最简单，但高速下"心有余力不足"

02 油雾润滑：散热不差，但污染大

03 油气润滑：高速电主轴的标配降温系统

04 油气润滑的 4 个温控机理

05 先看转速天花板：DN 值上限阶梯

06 3 种润滑方式横向对比

07 3 条实操选型判断



"车间冷水机制冷量按 1.5 倍配足了，水路也是通的，为什么主轴前端轴承区域还是明显偏热，连续加工几小时尺寸还是会漂移？"

在水冷电主轴的散热结构里，水冷外套带走的是定子铁损与铜损产生的电磁热量。但轴承自身的摩擦发热，根源在润滑。润滑方式选错了，滚珠与滚道干摩擦产生的热量，外部冷水机再大也鞭长莫及。

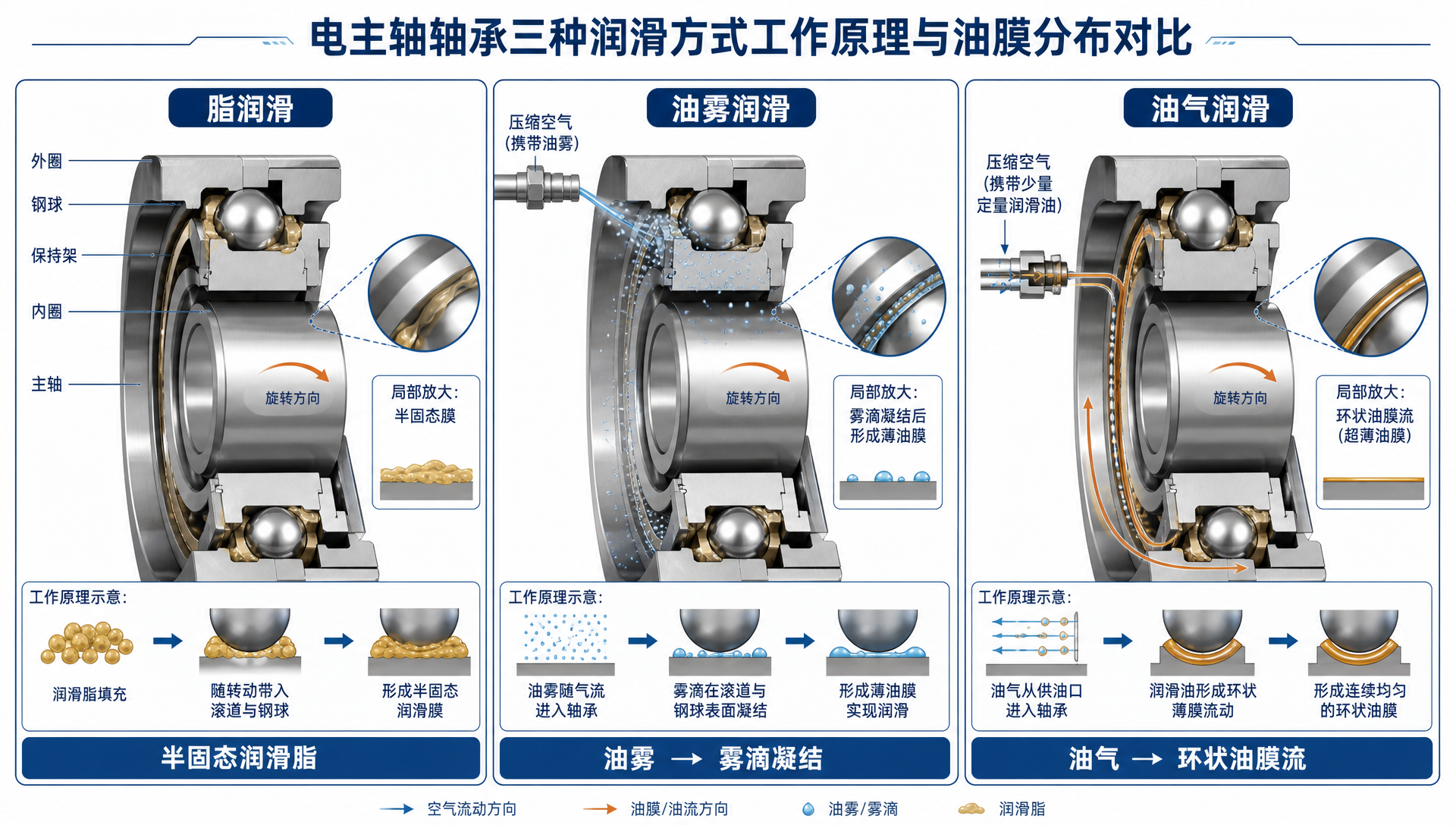

目前高速电主轴主流的润滑方式有 3 种：脂润滑、油雾润滑、油气润滑。三者在温升控制、转速上限和维护成本上差别极大。下面逐个拆开，再把油气润滑为什么降温明显讲透。

01  脂润滑：最简单，但高速下"心有余力不足"

工作原理

把高精度合成润滑脂按固定比例（通常填充轴承内部容积的 25%-30%）预先封进轴承腔，靠润滑脂在滚道表面形成的半固态润滑膜减少金属摩擦。

温升与动态表现

■ 低转速区（DN 值 < 80 万）： 表现良好，润滑脂能稳定附着滚道表面，温度平稳。

■ 高转速区（DN 值 > 80 万）： 转速一高，巨大的离心力会把半固态的润滑脂强行甩向外圈滚道，内圈与滚珠接触区陷入"贫脂状态"。

"贫脂"引发的恶性循环

贫脂区金属摩擦系数陡增

↓

局部摩擦发热

↓

高温使润滑脂基油加速氧化干涸

↓

温升失控

✅ 优点 结构最简单，不需要额外润滑气站、泵体与管路；封入式轴承可实现数千小时"免维护"；初始采购成本最低。

⚠ 缺点 转速上限低（DN 值通常不超过 80 万-100 万，一般用于 1.8 万转以下）；散热能力差——润滑脂导热系数极低，轴承发热全靠金属套筒传导，像穿着棉袄散热；补脂极难，封入式干涸后必须拆开主轴重新填充。

典型应用

中低速电主轴（1.8 万转以下）、普通磨床主轴、教学设备。

判断句 脂润滑适合"转速不高、免维护优先"的场景。（但高速电主轴用它，等于让轴承空腹跑马拉松。）

02  油雾润滑：散热不差，但污染大

为了突破脂润滑的转速瓶颈，工业界曾广泛使用油雾润滑。

工作原理

用压缩空气把润滑油雾化成微米级油滴（油雾），随气流连续喷入轴承腔，在滚道表面凝结形成润滑油膜。

温升与散热表现

■ 稳定液态膜： 连续供油形成稳定的液态润滑膜，摩擦系数明显低于脂润滑。

■ 温升更低： 高速流动的压缩空气带走部分轴承腔热量，轴承温升比脂润滑低 5-10°C。

■ 转速上限抬高： DN 值上限可提升到 120 万-150 万，不存在离心力"甩脂"的问题。

⚠ 硬伤：环境污染与高油耗

车间环境：喷入轴承后的油雾随悬浮气流弥漫在车间空气中，污染设备，长期吸入对工人呼吸健康也不友好。

油耗高：连续雾化喷油，年润滑油消耗量是油气润滑的 5-10 倍。

系统复杂：必须额外配油雾收集器与排风系统。

典型应用

早期的高速电主轴。目前新设计已很少采用。

判断句 油雾润滑散热不差，但环境污染和油耗是硬伤。（新设计基本不再选它。）

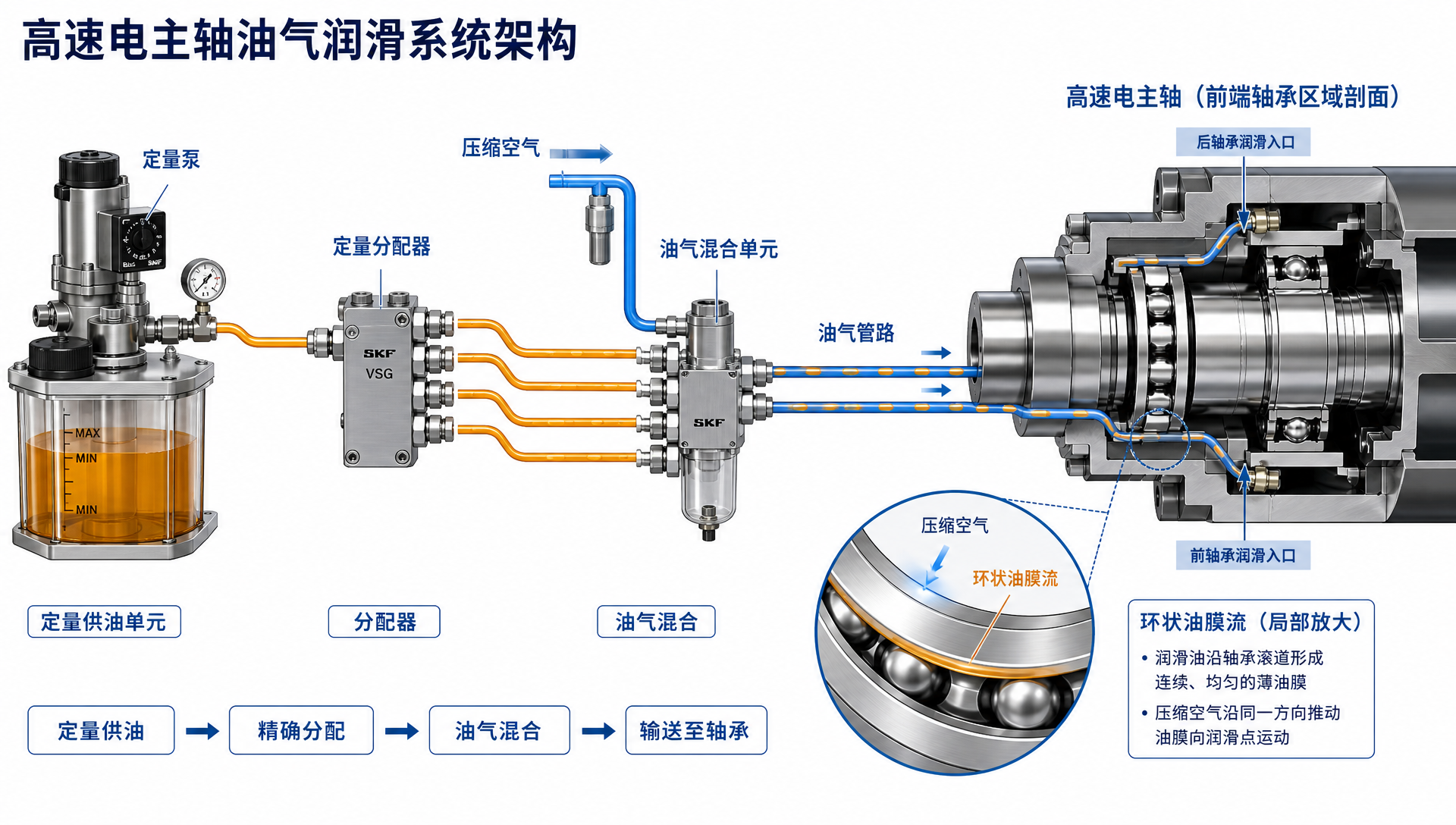

03  油气润滑：高速电主轴的标配降温系统

油气润滑是当前高速、超高速电主轴用得最多的润滑与降温方案。

工作原理

用高精度定量泵定时定量注入微量润滑油（每次仅 0.01-0.05 ml），微量油滴在专门管道内被压缩空气拉扯成沿管壁连续前行的"环状油膜流"，最终以精细油滴的形式准确粘附在轴承滚道表面。

温升与性能表现

■ 温升显著降低： 轴承区域温升比脂润滑低 30%-50%。

■ 转速上限高： DN 值上限可达 150 万-180 万+，搭配陶瓷球轴承还能再往上走。

■ 省油且清洁： 年用油量仅为油雾润滑的 1/5-1/10，且无油雾弥漫。

■ 形成"正压气帘"： 持续输入的压缩空气在主轴前端形成正压，挡住切削液与粉尘侵入。

天一的实测数据可以当一把尺子：旗下高速电主轴普遍采用"水冷套筒 + 油气润滑轴承"的组合方案，在 500 小时连续负载测试中，轴承区域温升稳定控制在 15°C 以内，热变形控制在 3μm 以内。对应的高刚性水冷电主轴与高速主轴电机，都是按这套组合方案设计的。

判断句 油气润滑不是锦上添花，而是高速电主轴温升控制的第二道防线——水冷管定子，油气管轴承。

04  油气润滑的 4 个温控机理

轴承温升能降 30%-50%，并不是靠"多喷油"，而是4 个物理机理同时起作用的结果：

机理 1 压缩空气的强制对流散热

压缩空气以 5-15 m/s 的流速持续穿过轴承腔，形成高效强制对流换热，对流换热系数是脂润滑（靠空气自然对流）的 10-20 倍。摩擦热被气流直接带走，不必完全依赖漫长的金属套筒传导。

💡 类比一下：脂润滑像"穿棉袄靠体表散热"，油气润滑像"直接对着轴承开吹风机"。

机理 2 微量油膜的减摩降热

每次供油仅 0.01-0.05 ml，在滚道表面形成厚度仅 0.1-1μm 的极薄弹流润滑膜（EHL 膜）。既隔离了金属直接接触，又避免了过量润滑油带来的"液体搅拌阻力发热"——摩擦系数从 0.1-0.15 降到 0.02-0.05，摩擦发热功率直接减半。

机理 3 气流把腔内热量搬出去

轴承高速旋转时，滚珠与保持架切割空气产生的摩擦热集中在密闭腔体内。油气润滑每分钟有 10-20 L 压缩空气穿过轴承腔，相当于直接在轴承核心区装了一个 5-20 W 的微型散热器，把热量从内部搬出来。

机理 4 正压密封，防污染物也防冷却液

持续向轴承腔输入 0.1-0.2 MPa 的正压气流，在主轴前端缝隙处形成"气帘密封"。这条路径被切断后，外部切削液、金属碎屑进不来——也就避免了异物侵入导致摩擦力矩暴增、温升失控的间接恶化。

【图4.1 3 种润滑方式温升-DN 值变化曲线】

横轴 DN 值 / 纵轴温升 / 三条曲线分开

判断句 4 个机理叠加——对流散热 + 减摩降热 + 热量搬运 + 正压密封。（油气润滑的温控效果不是单一因素，是一套立体降温。）

05  先看转速天花板：DN 值上限阶梯

脂润滑 · 结构最简单

DN 80-100 万

一般用于 1.8 万转以下

油雾润滑 · 已逐步淘汰

DN 120-150 万

一般用于 2.4 万转以下

油气润滑 · 高速标配

DN 150-200 万+

覆盖 2.4 万-6 万+转，配陶瓷球轴承还能再往上走

DN 值是选型第一变量——转速区间一旦越过 2.4 万转，可选范围就只剩油气润滑。

06  3 种润滑方式横向对比

设计或选型时，对着这张表快速决策：

表6.1 3 种润滑方式横向对比

从表里能看出一件事：油气润滑初始成本高一些，但在转速上限、温升控制和长期运行成本上优势明显——高速电主轴选油气润滑不是"多花钱"，是"花对钱"。

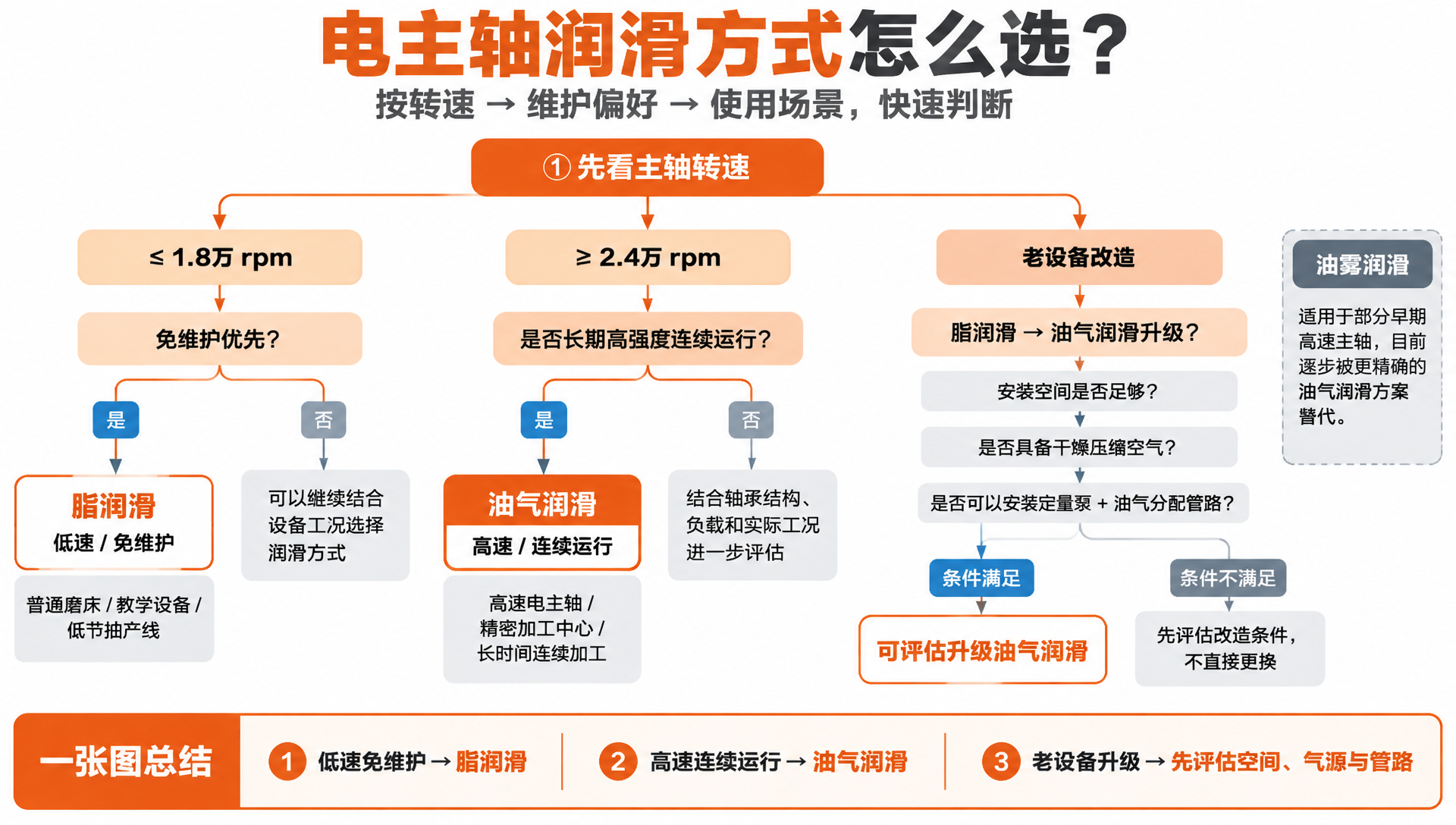

07  3 条实操选型判断

① 转速 1.8 万转以下、免维护优先

→ 脂润滑完全够用。普通磨床、教学设备、低节拍产线选脂润滑即可，不必额外增加复杂的油气供油站；配套的 高速主轴电机 与 ER 主轴 均可按此原则选配。

② 转速 2.4 万转以上、长期高强度连续运行

→ 油气润滑是刚需。高速电主轴不用油气润滑，就像跑高速不开空调——不是跑不动，是迟早过热坏轴承。这类工况建议直接选水冷电主轴，水冷 + 油气润滑的组合方案更稳；功率要求不高的场合，风冷高速电机配油气润滑也能覆盖。

③ 老设备改造（脂润滑升级为油气润滑）

→ 效果明显，但先评估空间。升级后主轴温升可显著下降，但必须提前在车间布局干燥压缩气源、定量油泵及油气分配管路。

最后说两句

电主轴的温升控制，靠单一手段解决不了——水冷套筒管定子的电磁发热，油气润滑管轴承的摩擦发热，两者缺一不可。润滑方式选对了，冷水机的负担才能真正降下来。

"水冷 + 油气润滑"是高速电主轴热管理的双保险

想进一步了解这套热管理方案，可以从天一的高速主轴电机、水冷主轴产品系列入手，也欢迎直接致电官网电话，让选型顾问按你的转速和工况给出润滑方式建议。
