3C 加工的刀柄怎么选？ISO20 刀柄为什么成了主流

摘要：3C 产品越来越薄，对加工刀具的要求也跟着变。ISO20 刀柄 + ISO20 主轴是当前最常见的小型化组合。

3C 行业这几十年最大的变化是什么？

从大哥大到 5G 手机，从 CRT 显示器到全面屏笔记本，从厚重的电路板到能弯折的柔性屏——电子产品越做越薄，是 3C 行业过去三十年最坚定的一条主线。

产品变薄，意味着壳体越来越薄、零部件越来越小、内部结构越来越紧凑。

加工越精细，对刀具的要求就越苛刻。

3C 精密加工现场常见三种刀柄接口：BT30、HSK、ISO20。其中 ISO20 刀柄是过去几年在 3C 行业铺得最快、用得最广的一种——但很多刚入行的工程师并不清楚：为什么是 ISO20？

01 3C 加工的“小型化”压力，刀柄必须跟着变小

3C 加工和传统重切削不一样。重切削场景下，主轴粗、刀具长、刀柄大，BT40、BT50 才是主流。

3C 加工要面对的是：

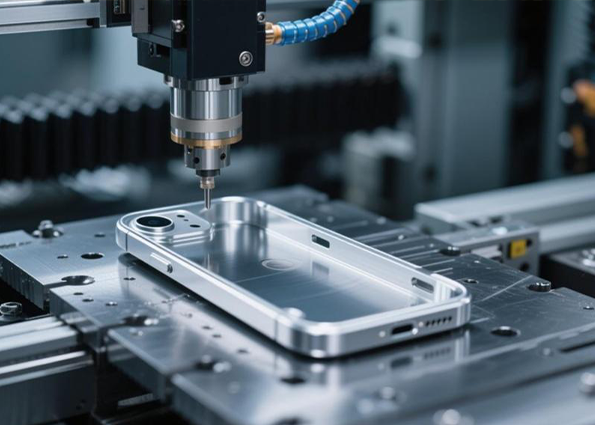

·手机中框、笔记本外壳，壁厚只有 1-2mm；

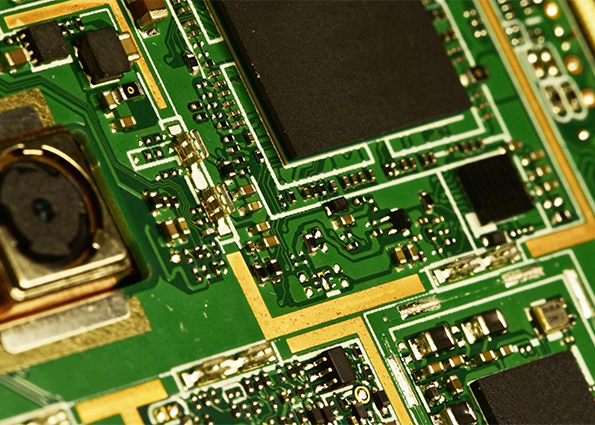

·主板上的钻孔、铣槽，最小刀具直径可能不到 1mm；

·加工面狭小，刀具必须短、轻、快。

刀柄的尺寸直接决定了主轴能装多小的刀、能在多小的空间里伸进去加工。

ISO20 刀柄的锥部直径只有 20mm，相比 BT30（31.75mm）小了一大圈。换句话说，主轴转速可以拉得更高、夹持小直径刀具的稳定性更好、整机重量也轻一截——这正是 3C 高速加工需要的“小、快、轻”。

02 ISO20 刀柄的三个“刚好”

ISO20 刀柄能成为 3C 加工的常见选择，核心在于它的三个“刚好”——

03 ISO20 刀柄不是“随便装”——它配的是 ISO20 系列高速电主轴

这一点很多采购会忽略：刀柄和主轴必须严格匹配，乱配会出大问题。

ISO20 刀柄的标准锥度，必须装在 ISO20 系列的电主轴上。主轴内部的拉刀机构、碟簧预紧力、夹持行程，都是按 ISO20 锥度设计的。

如果硬把 ISO20 刀柄塞进 HSK 系列的电主轴（或者反过来），轻则换刀失败、报警停机，重则撞机、崩刃、伤主轴——这在车间里都是真金白银的损失。

配 ISO20 刀柄，优先选 ISO20 系列高速电主轴。这个组合在 3C 加工里是行业默认搭配，几乎没例外。

04 ISO20 系列高速电主轴的硬指标：转速、跳动、冷却

ISO20 系列主轴相比普通 BT30 主轴，性能差距主要体现在三个硬指标上：

1. 转速拉到 4-8 万转，是 3C 高速加工的硬门槛

3C 行业要“又快又光”，切削速度必须拉高。但转速越高，对主轴的动平衡、轴承、冷却都是考验——水冷几乎成了标配，因为风冷压不住内部温升。

2. 跳动 ≤1 微米，决定了表面能不能“镜面”

手机中框、笔记本外壳的可见面，粗糙度通常要求 Ra0.4-0.8μm。主轴跳动每多 1μm，最终表面粗糙度会成倍变差。ISO20 系列高速主轴的微米级跳动，是 3C 镜面加工的入门线。

3. 油气润滑 + 水冷，让 80000 rpm 也能长跑

转速高了，轴承发热是数量级增长。油气润滑把润滑油精准送到每颗滚珠，水冷把外壳热量带走——这两套系统配合，主轴才能在高速下长跑不停机。

05 ISO20 刀柄 + ISO20 主轴的典型 3C 应用

这套组合在 3C 行业里最常见的应用场景：

06 3C 高速加工的下一个方向：智能化

3C 行业不会停在“又快又光”这一站。

下一个十年的主轴，会从“单台自动化”走向“整线智能化”——主轴自带振动传感器、温升传感器、刀具寿命监测模块，数据直接上云，工厂能远程看到每一台主轴的健康状态。

天一精密在 ISO20 系列高速电主轴方向已经做了 11 年，2014 年至今装机的 ISO20 主轴在富士康、比亚迪、立讯等 3C 大厂里跑了上万小时。下一代 ISO20 系列正在往“高转速 + 智能化 + 长寿命”三个方向同时升级。

◆ 结尾

ISO20 刀柄 + ISO20 系列高速电主轴，是 3C 精密加工的“黄金搭档”——选对了，产线节拍和表面质量同时拉满；选错了，停机一次赔一天。
