编者按：电主轴转得越快，发热越大——这不是玄学，是热力学。热量从哪来？风冷什么时候压不住？温升怎么控？本文用 1 分钟讲透电主轴散热的 3 个关键问题，并给出风冷、水冷的选型决策表，文中产品可点击查看官网详情。
电主轴转得越快，热量从哪来？
—— 1 分钟看懂电主轴散热的 3 个关键问题
天一精密（typt.cn）· 产品知识
目录 CONTENTS
01 热量到底从哪来？
02 这些热量会带来什么后果？
03 风冷、水冷怎么选？
04 实战：温度监控怎么做？
05 选型决策：什么时候必须上水冷？
01 问题一：热量到底从哪来？
电主轴里只有两个发热大户：
1. 轴承摩擦发热（占主轴总发热 50% 以上）
三万转高速下，陶瓷球轴承的滚道和滚珠每秒钟摩擦几千次。这部分发热和转速的 1.5~2 次方成正比——转速翻一倍，发热量翻 3 倍。

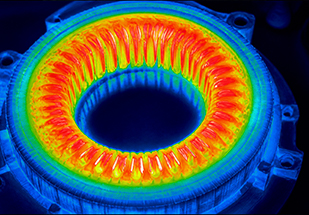

2. 电机铜损 + 铁损（占 30%~40%）
定子绕组通电产生铜损（电阻发热），定子铁芯在交变磁场中产生铁损（涡流 + 磁滞）。这部分也跟转速强相关，转速越高，铁损越大。
剩下的 10%~20% 来自风损（转子搅动空气产生的热量）、切削力反传等次要因素。
📊 一根 30kW 主轴满速运行 1 小时产生的总热量，大约相当于 5~8 个普通家庭一整天的取暖功率——这是被严重低估的热源密度。
02 问题二：这些热量会带来什么后果？
一句话：热量会直接吃光你的精度。
金属材料有热胀冷缩。电主轴用的轴承钢、轴芯钢，线膨胀系数约 12×10⁻⁶/℃，意味着：
主轴每升高 10℃，轴芯和轴承就会多膨胀 3~5 微米。
主轴跳动精度本身就是 1~3 微米量级。一旦热膨胀叠加上去，刀尖位置就会漂移，原本的微米级精度瞬间归零。
更狠的是热变形的不均匀性——前后轴承温升不同，会让主轴产生“热弯曲”；主轴壳体和芯轴的温差，会让刀具夹持端整体偏斜。这些都是热带来的精度劣化路径。
03 问题三：风冷、水冷怎么选？
|
特性 |
说明 |
|
优点 |
结构简单、无水路、免维护、不漏液 |
|
缺点 |
散热能力弱、温升高、高速段压不住 |
|
适用场景 |
雕铣机、小功率钻攻、≤18000 RPM 场合 |
|
散热极限 |
环境温度 25℃ 时，主轴稳态温升约 15~20℃ |
风冷的核心是“翅片 + 风扇”。它把主轴外壳的散热面积做大切，再靠风扇强制对流。但空气本身的比热容只有水的 1/4、导热系数只有水的 1/24——这是物理天花板，做再大的翅片也突破不了。
|
特性 |
说明 |
|
优点 |
散热能力极强、温升可控、精度稳定 |
|
缺点 |
需配水路、有漏水风险（已通过旋转接头技术解决） |
|
适用场景 |
30kW+ 高速铣削、镜面加工、连续 24h 作业 |
|
散热极限 |
配置合理时，主轴稳态温升可控制在 3~5℃ 以内 |

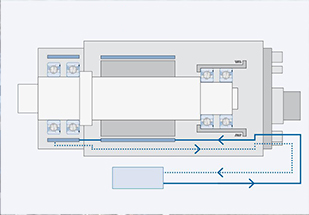

水冷的核心是“螺旋水道 + 恒温冷却液”。冷却液在主轴壳体和芯轴之间的高速螺旋水道里循环，把内部热量直接带走。
两者最关键的差异：风冷只能散掉壳体表面热量，水冷能带走主轴内部的芯轴热量。这也是为什么 3 万转以上的高端主轴清一色选水冷——因为内部热量比表面大得多。
04 实战：温度监控怎么做？
散热方案再强，缺了温度监控就是“裸奔”。
电主轴的标准配置是主轴前端 PT100 铂电阻温度传感器，实时回传给 CNC 系统。三件事必须做到：
1. 设定两级报警阈值
• 预警值：通常设为 65℃（提醒操作工注意）
• 报警值：通常设为 80℃（强制停机，防止烧轴承）
2. 主轴启动后必须“热机”
冷态主轴直接满速切削，轴承没形成稳定油膜，温升会瞬时超标。规范是低速空转 10~15 分钟，等温度爬升到稳态再开始切削。
3. 长周期对比“温升曲线”
新主轴的稳态温升是基准值（通常 5~8℃）。运行半年后，如果稳态温升比新机高 3℃ 以上，说明轴承磨损或水道堵塞——该保养了。
05 选型决策：什么时候必须上水冷？
|
场景 |
推荐方案 |
关键判据 |
|
雕铣、木工、≤15kW |
风冷够用 |
转速 ≤18000 RPM、断续作业 |
|
钻攻中心、3C加工 |
水冷（推荐） |
24h 连续作业、24000 RPM+ |
|
五轴联动、镜面磨削 |
水冷（必须） |
微米级精度、热稳定优先 |
|
锂电极耳切割、PCB分板 |
水冷（必须） |
高速 + 高刚度 + 长寿命 |
总结 一句话总结
电主轴散热的本质，是和“发热量随转速 1.5~2 次方增长”这条物理曲线赛跑。
风冷能跑赢低速段，水冷才能跑赢高速段。
选哪种方案，不是看预算，是看你要跑多快、要稳定多高的精度。
