编者按

同样是电主轴，有的标 24000 RPM，有的能到 100000 RPM，看似同款产品，参数为何天差地别？这篇从 5 个典型加工场景讲起，拆解转速、扭矩、跳动、刀柄、冷却 5 个维度的规格差异，最后给出选型前必问的 3 个问题，适合设备采购、加工工艺工程师阅读收藏。

电主轴规格专题

同样是电主轴，转速从 24000 到 10 万转都正常

5 个场景看透规格差异——转速、扭矩、跳动、刀柄、冷却

主要内容

›  1  不是"快就是好"，是"快用在哪"

›  2  同样是 5 万转，为什么主轴完全不一样

›  3  规格不同的 5 个根因

›  4  选型之前，先问 3 个问题

01  不是"快就是好"，是"快用在哪"

■  你买电主轴之前大概率会做一件事：搜型号、看参数。然后你会发现，奇怪的事情来了——同样是"电主轴"三个字，有的标 24000 RPM，有的标 40000 RPM，更夸张的能到 100000 RPM。

■  电主轴的规格差异，不是厂家拍脑袋定的——是被它服务的加工场景逼出来的。你拿它去雕木板，还是去钻手机中框，还是去磨镜面模具，三种活对"转"的定义完全不同。

■  下面 5 个场景，是国内电主轴厂商最常碰到的客户类型：

表1.1  电主轴 5 大应用场景与核心矛盾

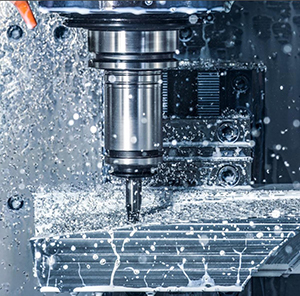

图1.1  高速主轴切削瞬间

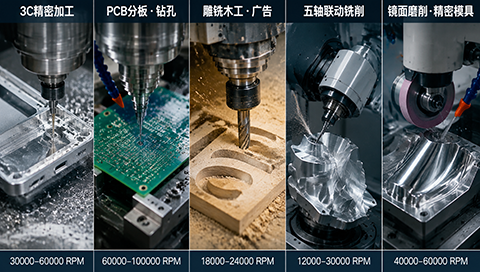

图1.2  5 大应用场景对比

— 2 —

02  同样是 5 万转，为什么主轴完全不一样？

■  这是大部分采购第一次选型时最迷惑的地方。答案藏在另外 4 个比"转速"更重要的参数里——它们决定了同一转速下，主轴能不能真正干好那件事。

1. 扭矩——力气大不大

■  转速高不代表力气大。同样标 5 万转的电机，可能一个是"小马拉大车"，另一个是"大马拉小车"。

■  雕铣木工：大切深、连续切削，需要大扭矩低转速（恒扭矩区间宽）；3C 钻孔：轻切削、浅吃刀，扭矩可以小，但响应要快。

■  扭矩不匹配的直接表现：雕铣机用 3C 主轴，一开深就闷车；3C 钻孔用木工主轴，转速上去了但停不下来。

2. 跳动精度——稳不稳

■  单位是 μm（微米）。一万转的铣刀如果跳动 10 μm，工件表面就是一道道波纹；跳动 3 μm，能出镜面；跳动 < 1 μm，可以做精密磨削。

■  雕铣木工：跳动 ≤ 5 μm 够用；镜面磨削：跳动 ≤ 1 μm 是及格线；五轴联动铣削：径跳 ≤ 2 μm 是底线。

— 3 —

3. 刀柄接口——装不装得上

■  这不是简单的"螺纹对得上"问题。每种刀柄都有自己的适用场景和上限：

■  BT30/40/50 — 雕铣、3C 加工主流，刚性高

■  ISO20/25 — 高速钻孔/铣削，装刀快、换刀时间 < 1 秒

■  HSK — 高速铣削/磨削，刚性 + 高速兼顾

■  筒夹式 ER — 钻孔、轻切削，性价比高（对应手动换刀式 ER 主轴）

选错刀柄的代价：BT40 主轴装 ISO20 刀柄，要么装不上，要么装上了刚性损失 30%，高速加工直接打刀。

4. 冷却方式——压不压得住热

■  转速越高，热越集中。冷却方式直接决定主轴能连续干多久：

■  风冷高速电机 — 24000 RPM 以下，结构简单

■  水冷主轴（强制循环）— 30000-60000 RPM 主流，温度控制稳定

■  油气润滑 + 油雾冷却 — 60000 RPM 以上精密场景

■  喷雾冷却 — 镜面磨削

— 4 —

03  规格不同的 5 个根因（结论先行）

■  把上面所有参数压缩成一句话——电主轴规格不同的根本原因，是"加工场景对转/力/精/换/冷的 5 维需求"不同。

图4.1  天一精密高速主轴产品

— 5 —

04  选型之前，先问 3 个问题

■  给正在选主轴的工程师 3 个问题，按顺序答完，规格就锁定了：

1. 你加工什么材料？

■  铝合金、钢件、塑料、木材，每种材料对应不同的"经济切削速度"，转速区间立刻收窄。

2. 你要的表面粗糙度多少？

■  Ra 0.8 还是 Ra 3.2，决定跳动等级。

3. 你一天要换几次刀？

■  1 小时换 100 次的产线，ISO20 这种快换刀柄值回票价；1 天换 2 次，BT30 性价比更高。

■  把这 3 个答案发给主轴厂家，他们能直接给你 3 套候选方案——比你自己翻 50 个型号页快 10 倍。

— 6 —

结语  没有"最好"的规格，只有"最匹配"的规格

■  电主轴没有"最好"的规格，只有"最匹配"的规格。转速、扭矩、跳动、刀柄、冷却——这 5 个维度组成一个组合拳。

■  单独看任何一个指标选主轴，就像只看跑分选手机——参数表好看，干活不一定好使。

■  买主轴前，先想清楚你加工什么材料、要多高的表面质量、多久换一次刀，再去看规格表——比"看转速猜性能"靠谱得多。

如需确认自己工况对应的规格范围，欢迎来电交流：0769-82786588。
