做数控、搞加工，绕不开主轴精度这一关。很多厂家都在喊"微米级"，但0.001毫米到底意味着什么，大部分人没有概念。今天这篇文章，从径向跳动讲起，把1微米精度对表面质量、加工稳定性的影响讲透，并给出选型时值得盯住的三个硬指标，适合设备选型、调试维护的工程师阅读收藏。

主轴精度专题

0.001毫米：读懂主轴精度的分水岭

1微米径向跳动意味着什么——从刀纹到镜面

主要内容

› 1 主轴精度与径向跳动

› 2 把跳动压进1微米，表面会发生什么

› 3 10微米和1微米，为什么是质变

› 4 懂行的人选主轴，从不只看转速

› 5 结语：精度的意义

1 主轴精度与径向跳动

1.1 0.001毫米是什么概念

■ 0.001毫米，也就是1微米。一根头发丝的直径是0.07毫米——0.001毫米，只有它的七十分之一。

■ 很多主轴厂家都在喊"微米级精度"，但这一微米到底意味着什么？说实话，大部分人没概念。

■ 先把这件事讲透。

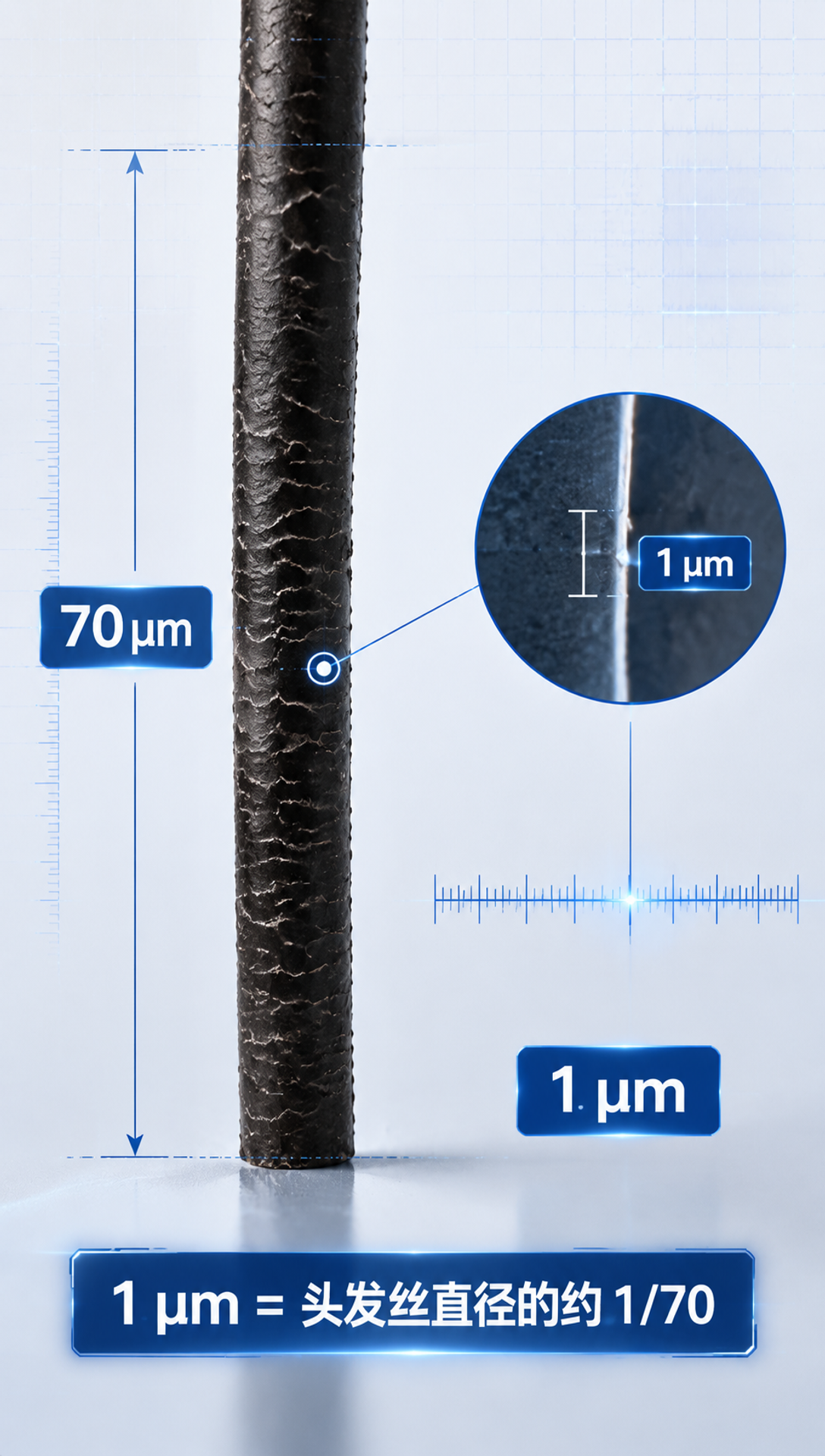

图1.1 微米尺度对比示意（1μm = 头发丝直径的1/70）

1.2 跳动差0.01毫米，加工件就是一片刀痕

■ 主轴精度，最先体现在一个词上：跳动。主轴转起来，端部或锥孔会有微小的径向摆动，这个摆动量就是径向跳动，它直接决定了刀尖的位置稳不稳。

■ 假设跳动是0.01毫米（10微米），听着很小。但在高速旋转下，刀尖每分钟划过工件表面几千上万次，每一次摆动都会留下痕迹——叠加起来就是肉眼可见的刀纹、振纹，表面粗糙度直接掉一个等级。

■ 加工表面粗糙度（Ra值）和跳动误差几乎成正比。跳动差一倍，表面质量就差一截——这就是为什么同样一台机床，换个主轴，加工出来的件一个像砂纸、一个像镜子。

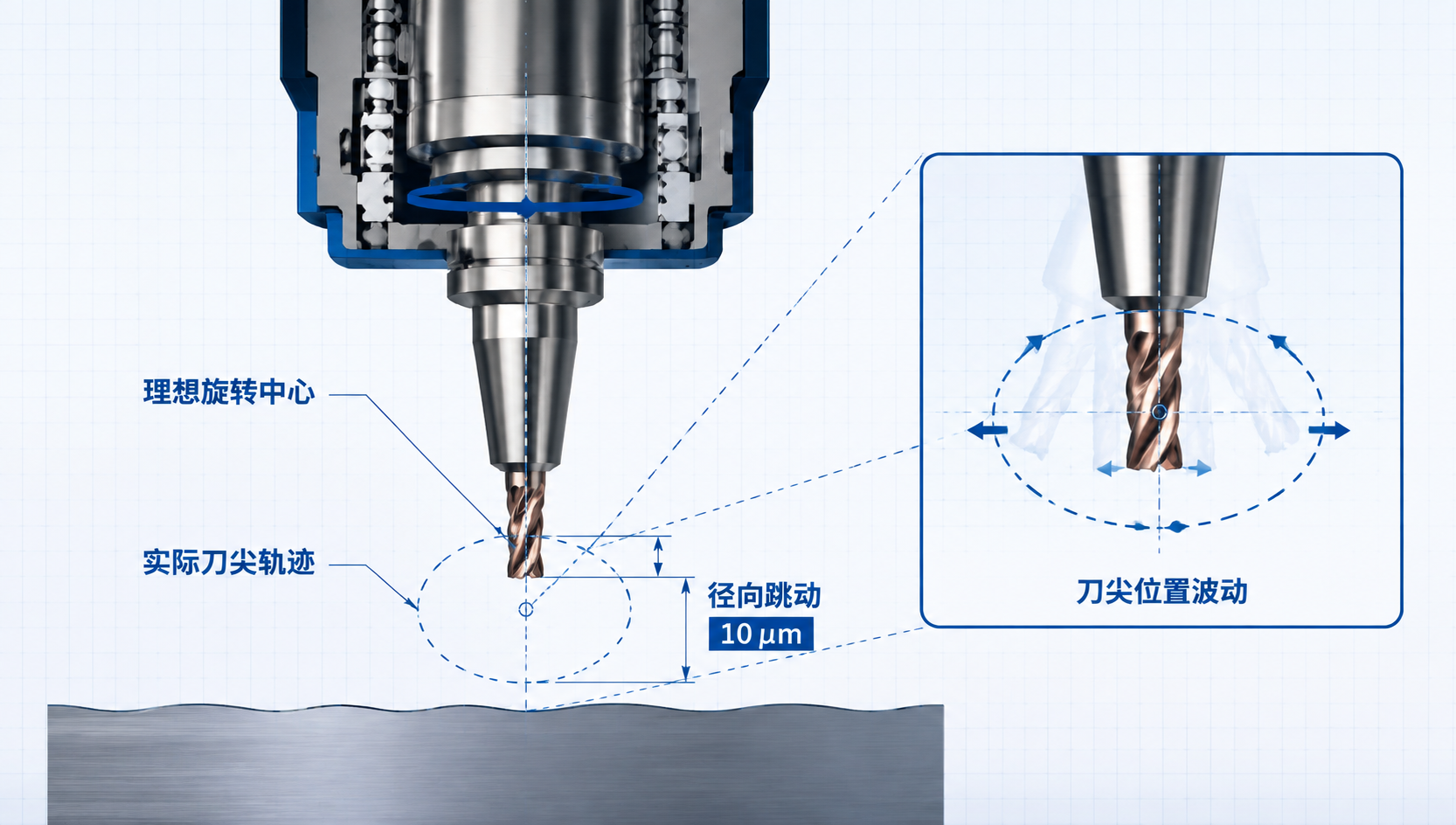

图1.2 主轴径向跳动示意

— 2 —

2 把跳动压进1微米，表面会发生什么

2.1 从刀纹到镜面

■ 当径向跳动被控制到1微米以内，情况完全不同。刀尖的位置波动已经小到切削过程趋于稳定均匀。

■ 加工表面肉眼看不见一丝刀纹，手感光滑，光线打上去是连续的镜面反光。

2.2 逐台实测，不是抽检

天一精密的水冷电主轴，出厂径跳就控制在这个量级。这不是测试环境里的理想值，是装机前逐台打表验收的实测值——每台都量，不是抽检。

— 3 —

3 10微米和1微米，差一个数量级，为什么是质变？

3.1 叠加效应

0.01毫米和0.001毫米，都是"小数点后第几位"的事，但在加工上，是从"能看"到"镜面"的跨越。原因在叠加效应：

› 跳动大 → 切削力波动 → 让刀 → 表面波纹

› 跳动大 → 刀具磨损不均 → 精度进一步劣化

› 跳动大 → 轴承发热不均 → 热变形 → 精度漂移

3.2 链条上每一环都是小量

■ 10微米的跳动，经过这一串放大，体现在工件上可能是几十微米的误差；而1微米的跳动，链条上每一环都是小量，最终才压得住公差。

精度是乘出来的，不是喊出来的。

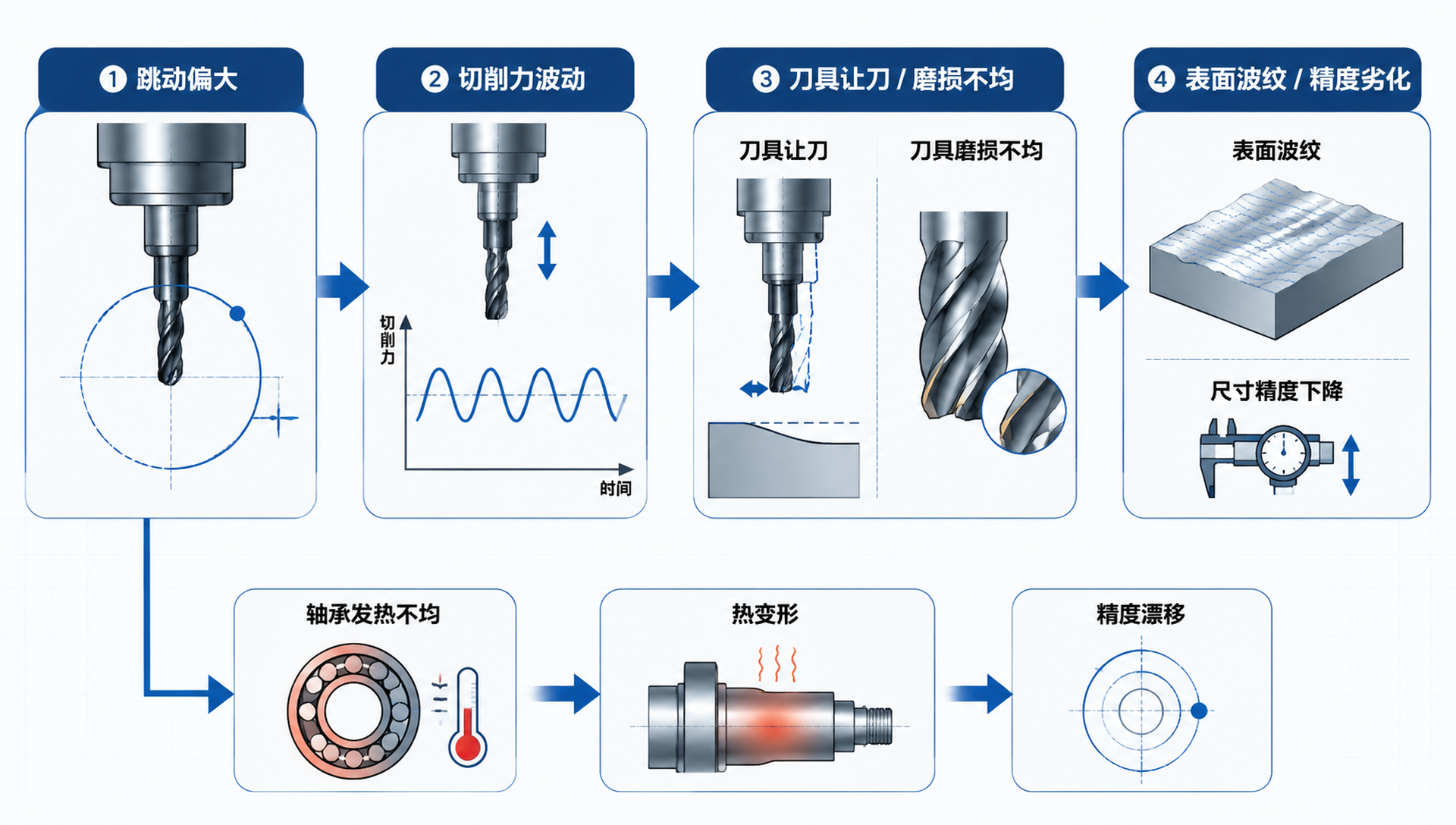

图3.1 精度劣化链条示意

— 4 —

4 懂行的人选主轴，从不只看转速

4.1 三个硬指标

转速高不高，是销售最喜欢讲的；精度稳不稳，才是决定品质的。看主轴精度，盯住三个硬指标：

表4.1 主轴精度三个核心指标

4.2 实用经验

■ 看主轴别只看样本上的数字，问一句"装机前打不打表、实测值多少"。

■ 肯逐台实测的厂家，比只印样本值的靠谱——这个细节，比转速参数更能说明问题。

— 5 —

5 结语：精度的意义

■ 1微米不是万能药——它配合稳定的切削参数、合适的刀具才有意义。

■ 但有一点是确定的：0.001毫米，是普通加工和高端制造的分水岭。它锁定的是更平稳的切削、更稳定的尺寸、更少的不良品。

■ 每件产品都稳稳落在公差里，这才是精度的意义。

如需了解热态精度与热变形的详细内容，欢迎持续关注天一精密产品知识栏目，或来电交流：0769-82786588。
